W praktyce ten dokument porządkuje najważniejszą rzecz na działce: gdzie stoi albo ma stanąć obiekt i jak połączyć go z siecią, drogą oraz resztą uzbrojenia terenu. Przydaje się przy przyłączach, przy części procedur rozbiórkowych i wtedy, gdy inwestor chce uniknąć przepychanek z operatorem lub urzędem. Ja patrzę na niego jak na małą, ale bardzo użyteczną mapę decyzji.

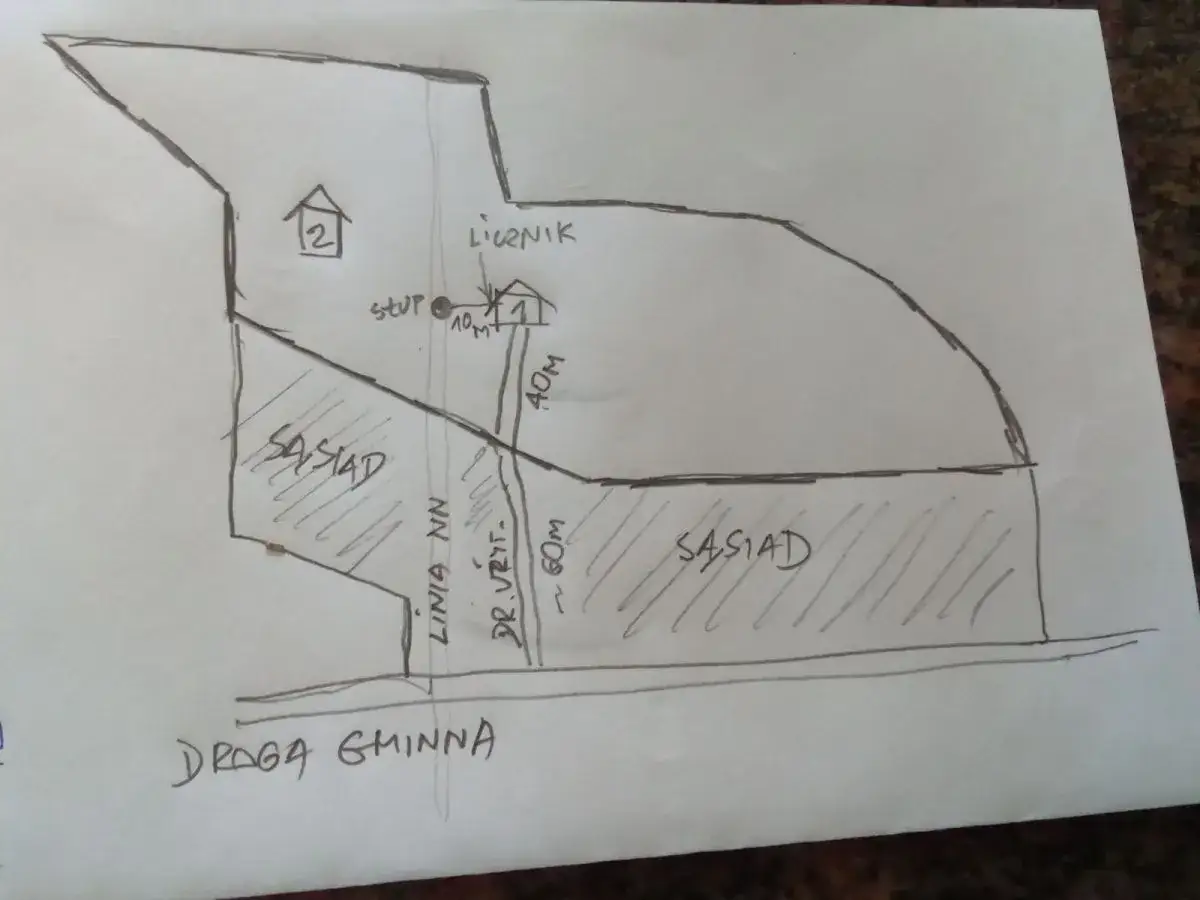

Najkrócej rzecz ujmując, to rysunek, który porządkuje lokalizację obiektu na działce
- Najczęściej jest potrzebny przy przyłączach wodociągowych, kanalizacyjnych, energetycznych, gazowych, cieplnych i telekomunikacyjnych.
- Może być prosty i odręczny, ale im bliżej formalnego projektu, tym bardziej liczy się mapa, skala i zgodność z danymi geodezyjnymi.
- Powinien pokazywać granice działki, obiekt, przebieg przyłącza, istniejące sieci, dojazd i podstawowe wymiary.
- Przy budynkach z kondygnacją podziemną warto dodać obrys tej części, bo wiele wniosków tego wymaga.
- W pozwoleniu na budowę nie zastępuje projektu zagospodarowania działki, bo to już osobny, znacznie bardziej formalny materiał.
Kiedy ten dokument jest naprawdę potrzebny
W obrocie budowlanym najczęściej trafia on do operatorów sieci, a nie do samego urzędu. Chodzi o sytuacje, w których trzeba pokazać, jak obiekt albo przyłącze będzie usytuowane względem granic, istniejących instalacji i punktu wpięcia do sieci. W praktyce widzę trzy główne scenariusze: działka bez mediów, budynek przygotowywany do rozbiórki oraz inwestycja, w której trzeba uzgodnić przebieg przyłącza przed rozpoczęciem robót.
Najbardziej typowy przykład to przyłącza wodociągowe, kanalizacyjne, gazowe, cieplne i elektroenergetyczne. Jeśli połączenie z siecią nie przebiega na tej samej działce albo na działce bezpośrednio przyległej, operatorzy często oczekują planu sytuacyjnego lub szkicu, który pokaże trasę prowadzenia przyłącza i jego relację do otoczenia. W przypadku rozbiórki dokument jest z kolei prostym sposobem, żeby pokazać, który obiekt ma zniknąć i jak jest ustawiony na parceli.
Z mojego doświadczenia najwięcej nieporozumień bierze się z jednego błędu: inwestor zakłada, że wystarczy „jakikolwiek rysunek”. To zwykle nie działa. Dokument ma być czytelny, jednoznaczny i wystarczająco dokładny, żeby ktoś obcy mógł z niego odczytać lokalizację bez dopytywania o podstawowe rzeczy.
Co powinno znaleźć się na czytelnym szkicu
Dobry rysunek nie musi wyglądać jak projekt architektoniczny, ale musi odpowiadać na kilka prostych pytań: gdzie jest działka, co już na niej stoi, gdzie biegną sieci i którędy ma iść nowe przyłącze. Im inwestycja jest bardziej skomplikowana, tym ważniejsze stają się szczegóły, które na pierwszy rzut oka wydają się drugorzędne.
- Granice działki i numer ewidencyjny, żeby nie było wątpliwości, której nieruchomości dotyczy dokument.
- Usytuowanie istniejącego lub planowanego obiektu względem granic i drogi dojazdowej.
- Przebieg przyłącza albo punkt, w którym obiekt ma zostać wpięty do sieci.
- Istniejące sieci i urządzenia uzbrojenia terenu, jeśli są znane, zwłaszcza gdy przebiegają w pobliżu planowanej trasy.
- Wymiary i odległości, przynajmniej te najważniejsze dla oceny lokalizacji.
- Kierunek północny, skala, data sporządzenia oraz podpis osoby przygotowującej dokument.
- Obrys kondygnacji podziemnej, jeśli budynek ma piwnicę albo podziemny garaż i dokument tego wymaga.
Jeżeli działka ma spadek albo teren nie jest równy, warto dodać również podstawowe rzędne wysokościowe. W takich przypadkach sama płaska kreska bywa myląca, a różnica poziomów potrafi później zmienić przebieg przyłącza albo sposób odwodnienia. Właśnie dlatego szkic sytuacyjny na mapie jest zwykle bezpieczniejszy niż szybki odręczny rysunek na kartce.
Ja najczęściej zaczynam od aktualnej mapy zasadniczej albo kopii mapy jednostkowej, a dopiero potem nanoszę lokalizację obiektu i sieci. Taki porządek zmniejsza ryzyko, że coś „rozjedzie się” z rzeczywistością już na etapie uzgodnień.
Plan, szkic i projekt zagospodarowania działki nie oznaczają tego samego
Tu bardzo łatwo o pomyłkę, bo te pojęcia brzmią podobnie, ale ich ciężar formalny jest różny. Dla inwestora różnica jest prosta: jedno opracowanie ma pomóc w uzgodnieniu lub przyłączeniu, a drugie jest już częścią pełnej dokumentacji budowlanej. Jeśli pomylisz te poziomy, możesz albo przygotować za mało danych, albo niepotrzebnie przepłacić za zbyt rozbudowaną dokumentację.
| Dokument | Kiedy zwykle się go używa | Kto najczęściej go przygotowuje | Co pokazuje |
|---|---|---|---|
| Plan zabudowy albo szkic sytuacyjny | Przyłączanie mediów, rozbiórka, wstępne uzgodnienia | Inwestor, projektant, czasem geodeta | Lokalizację obiektu lub przyłącza względem działki i sieci |
| Plan sytuacyjny | Gdy operator wymaga mapy jako podstawy do uzgodnienia przyłącza | Najczęściej inwestor z pomocą projektanta lub geodety | Usytuowanie przyłącza na kopii aktualnej mapy zasadniczej albo jednostkowej |
| Projekt zagospodarowania działki lub terenu | Przy pozwoleniu na budowę i bardziej formalnych procedurach | Projektant z odpowiednimi uprawnieniami | Pełne rozmieszczenie obiektu, dojścia, dojazdy, uzbrojenie terenu i relacje przestrzenne |
Dlatego ja zawsze rozdzielam te dwa poziomy myślenia. Jeśli potrzebujesz tylko pokazać przebieg przyłącza, nie twórz od razu pełnego projektu. Jeśli jednak inwestycja wchodzi w etap pozwolenia na budowę, oszczędzanie na geodecie zwykle kończy się poprawkami.
Jak przygotować go krok po kroku
Najbezpieczniejsza kolejność jest prosta. Najpierw bierzesz aktualną mapę lub jej kopię, potem zaznaczasz działkę, obiekt i sieci, a na końcu sprawdzasz, czy rysunek odpowiada temu, czego oczekuje operator albo urząd. W teorii to brzmi banalnie, ale właśnie na tym etapie powstaje większość błędów.
- Sprawdź numer działki, granice i podstawowe dane ewidencyjne.
- Oznacz budynek albo miejsce planowanego obiektu w sposób niebudzący wątpliwości.
- Nanieś przebieg planowanego przyłącza i punkt wpięcia do sieci.
- Dodaj sieci istniejące w pobliżu, zwłaszcza te, które mogą kolidować z trasą.
- Wpisz odległości, skalę, strzałkę północy, datę i podpis.
- Jeśli działka ma piwnicę, podziemny garaż albo inną kondygnację podziemną, pokaż jej obrys.
Jeśli dokument ma trafić do przedsiębiorstwa sieciowego, sprawdzam dodatkowo, czy trasa przyłącza jest zgodna z warunkami przyłączenia i czy nie wychodzi poza założenia, które podał operator. To ważne, bo nawet ładny rysunek bywa odrzucany, jeśli pokazuje przebieg inny niż uzgodniony wcześniej.
Przy prostych wnioskach szkic da się przygotować samodzielnie, ale tylko wtedy, gdy jest czytelny i oparty na aktualnych danych. Przy bardziej złożonych inwestycjach, zwłaszcza gdy w grę wchodzi projekt zagospodarowania działki lub teren jest trudny geodezyjnie, wolę oddać to geodecie. Taka decyzja zwykle oszczędza czas i nerwy.
Najczęstsze błędy na działkach i przyłączach
W przypadku działek i gruntów problemem rzadko jest sama treść formalna. Najczęściej zawodzi czytelność albo brak jednego z elementów, które wydają się oczywiste dopiero po kilku dniach wymiany pism. Jeśli chcesz ograniczyć poprawki, unikaj tych potknięć.
- Brak skali albo skala niepasująca do wielkości działki.
- Nieoznaczone granice nieruchomości lub brak numeru działki.
- Pominięcie istniejących sieci, studzienek, słupów, szafek i innych punktów odniesienia.
- Brak obrysu kondygnacji podziemnej tam, gdzie dokument tego wymaga.
- Rysunek zbyt ogólny, bez wymiarów i bez wyraźnego punktu wpięcia.
- Trasa przyłącza narysowana „na oko”, bez uwzględnienia realnych przeszkód w terenie.
- Niezgodność z warunkami technicznymi albo z wcześniejszymi uzgodnieniami operatora.
Z mojego doświadczenia najbardziej kosztowne są błędy lokalizacyjne. Jeśli szkic pokazuje złą stronę działki albo niewłaściwy przebieg przyłącza, poprawka to nie tylko nowy rysunek, ale często też kolejne uzgodnienie. W inwestycjach deweloperskich i przy większych działkach takie opóźnienie potrafi niepotrzebnie rozciągnąć cały harmonogram.
Warto też uważać na zbyt swobodne korzystanie z przypadkowych wydruków z internetu. Taki materiał bywa dobrym szkicem roboczym, ale nie zawsze przechodzi jako dokument do wniosku. Lepiej oprzeć się na aktualnej mapie niż później tłumaczyć, dlaczego rysunek nie zgadza się z terenem.
Co sprawdzić przed złożeniem wniosku, żeby nie stracić tygodni na poprawki
Na końcu zawsze robię prosty test: czy ktoś, kto nie zna działki, potrafi z tego rysunku bez wątpliwości odczytać, gdzie ma stanąć obiekt i jak ma przebiegać przyłącze. Jeśli odpowiedź brzmi „nie do końca”, to dokument jeszcze nie jest gotowy. Taki test jest brutalny, ale skuteczny.
- Czy pokazano właściwą działkę i właściwy numer ewidencyjny?
- Czy zaznaczono punkt wpięcia i odcinek prowadzący do sieci?
- Czy widać granice, dojazd i najważniejsze sąsiednie obiekty?
- Czy są podstawowe wymiary, skala i orientacja północna?
- Czy dokument odpowiada temu, czego wymaga operator albo urząd?
- Czy podpis, data i opis są czytelne?
Jeżeli inwestycja dotyczy domu jednorodzinnego, szkic można często przygotować szybko i bez rozbudowanej dokumentacji. Jeżeli jednak działka ma skomplikowane uzbrojenie, teren jest nieregularny albo w grę wchodzi pełna procedura projektowa, nie odkładałbym geodety na później. W takich sprawach dobrze zrobiony plan usytuowania oszczędza więcej niż jego koszt, bo porządkuje całą ścieżkę uzgodnień i zmniejsza ryzyko cofnięcia wniosku.
