Ten artykuł pokazuje, jak ustawić zawór 3-drożny w instalacji grzewczej tak, żeby obniżyć temperaturę zasilania, ochronić kocioł i nie rozjechać komfortu w domu. Wyjaśniam, od czego zacząć, jak odczytać oznaczenia A, B i AB, kiedy kręcić pokrętłem, a kiedy lepiej zostawić pracę siłownikowi. To praktyczny temat, bo ten sam zawór może działać zupełnie inaczej w podłogówce, inaczej w układzie grzejnikowym, a jeszcze inaczej przy ochronie powrotu kotła.
Najkrótsza droga do dobrej nastawy to rozpoznanie typu zaworu i spokojna korekta temperatury
- Najpierw sprawdź, czy masz zawór mieszający, przełączający, termostatyczny czy z siłownikiem.
- W podłogówce punkt startowy to zwykle 30-35°C, a zmianę robi się małymi krokami.
- Jeżeli zawór pracuje z siłownikiem, nastawia nie robi się „na siłę” ręcznie, tylko przez sterownik.
- Po każdej zmianie trzeba dać instalacji czas na reakcję, szczególnie przy ogrzewaniu podłogowym.
- Przy kotle liczy się temperatura wymagana przez producenta, a nie intuicja z pokrętła.
Najpierw ustal, jaką rolę pełni zawór w instalacji

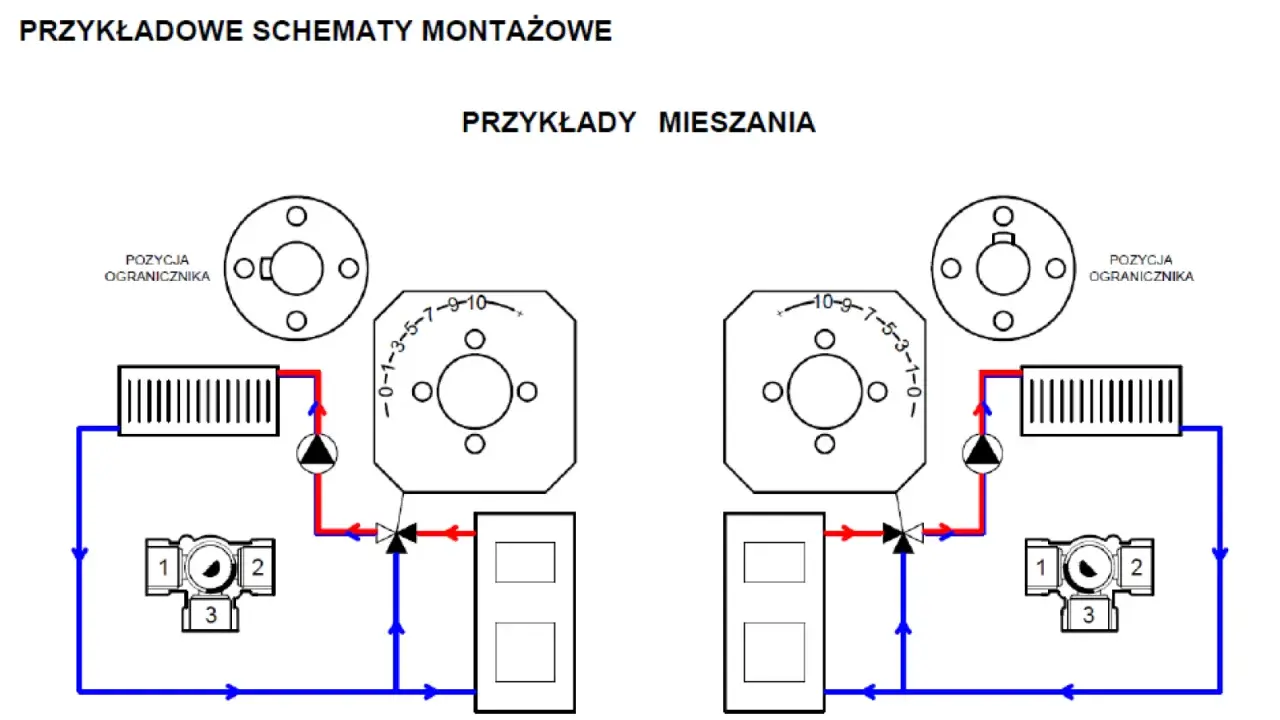

W praktyce zaczynam od jednego pytania: czy ten zawór ma mieszać wodę, czy ją przełączać między obiegami. To nie jest drobiazg, bo od tego zależy cały sposób regulacji. Zawór mieszający obniża temperaturę zasilania, łącząc gorącą wodę z chłodniejszym powrotem, a zawór przełączający kieruje strumień w jedno z dwóch miejsc. Na zewnątrz oba potrafią wyglądać podobnie, ale pracują inaczej i nie da się ich ustawiać według jednego schematu.
Mieszający i przełączający to nie to samo
Jeśli zawór obsługuje ogrzewanie podłogowe, zwykle chodzi o mieszanie, czyli uzyskanie stabilnej, niższej temperatury na zasilaniu pętli. Jeśli pracuje przy źródle ciepła albo w układzie zabezpieczenia kotła, zadanie bywa odwrotne: utrzymać odpowiednią temperaturę powrotu albo skierować przepływ w właściwą stronę. Ja zawsze patrzę na oznaczenia na korpusie i strzałki przepływu, bo tu nie ma miejsca na zgadywanie. Błędnie rozpoznany typ zaworu potrafi dać objawy, które wyglądają jak awaria całej instalacji, choć problemem jest tylko zła funkcja elementu.
Przeczytaj również: Bufor ciepła 1000l - czy wystarczy? Sprawdź, ile daje!
Ręczny, termostatyczny i z siłownikiem
Druga rzecz to sposób sterowania. Ręczny zawór ma pokrętło lub dźwignię i wymaga okresowej korekty. Termostatyczny sam dąży do zadanej temperatury, więc jest wygodny tam, gdzie chcesz względnie stałych warunków. Z siłownikiem pracuje pod kontrolą regulatora i czujnika, a ręczna ingerencja ma sens głównie serwisowo. W materiałach producentów widać to bardzo wyraźnie: tam, gdzie układ ma sam pilnować temperatury, zawór nie jest już „gałką do kręcenia”, tylko elementem automatyki.
| Typ zaworu | Do czego pasuje | Jak go traktować przy regulacji |
|---|---|---|
| Ręczny | Prostsze układy, jednorazowe ustawienie, małe instalacje | Ustawiasz pozycję, czekasz na stabilizację i mierzysz efekt |
| Termostatyczny | Podłogówka, ochrona stałej temperatury, układy bez rozbudowanej automatyki | Ustawiasz zakres, a zawór sam koryguje przepływ |
| Z siłownikiem | Większe instalacje, układy mieszane, precyzyjna regulacja | Nastawę prowadzi sterownik, a nie ręka na pokrętle |
Gdy to już jest jasne, można przejść do samej regulacji, bo bez tego łatwo ustawić poprawnie niewłaściwy element.
Ustaw zawór krok po kroku, a nie na wyczucie
Przy regulacji nie szukam „idealnego” położenia od razu. Zaczynam od bezpiecznego punktu wyjścia i dopiero potem koryguję. Najlepiej pracować małymi krokami, bo instalacja grzewcza reaguje z opóźnieniem, szczególnie gdy obsługuje podłogówkę albo większy obieg wodny.
- Sprawdź oznaczenia na korpusie. Szukam liter A, B i AB albo strzałek przepływu. Nie zakładam, że króciec „na oko” jest zasilaniem, bo producenci stosują różne układy.
- Ustal pozycję startową. Jeśli nie ma wskazówek producenta, ustawiam zawór mniej więcej w połowie zakresu. Przy zaworach ręcznych to zwykle najrozsądniejszy punkt wyjścia, a nie skrajne otwarcie albo zamknięcie.
- Uruchom instalację i poczekaj. Zmiana nastawy nie działa natychmiast. Przy podłogówce daję układowi co najmniej 30-60 minut, a przy większej bezwładności nawet dłużej.
- Zmierz temperaturę zasilania. Nie dotykam rury dłonią, bo to za mało precyzyjne. Używam termometru kontaktowego albo czujnika na rurze i sprawdzam wynik w stabilnej pracy.
- Koryguj tylko o mały odcinek. Jedna zmiana ma sens, jeśli jest niewielka. Zamiast obracać pokrętło do oporu, robię korektę i znowu czekam na reakcję układu.
- Zapisz finalne położenie. Gdy instalacja działa dobrze, zapisuję pozycję pokrętła albo numer nastawy. To oszczędza czasu przy kolejnych sezonowych korektach.
Według praktyki stosowanej przy zaworach termostatycznych nie warto traktować skali jak laboratoryjnego wskaźnika. Dla użytkownika ważniejsze jest to, czy instalacja trzyma parametr po ustabilizowaniu pracy, niż sama pozycja gałki. Właśnie dlatego po zmianie nastawy trzeba najpierw dać układowi czas, a dopiero potem oceniać efekt.
Dobierz nastawę do tego, co zawór ma chronić albo zasilać
Tu pojawia się najwięcej nieporozumień. Inaczej ustawia się zawór w podłogówce, inaczej w obiegu grzejnikowym, a jeszcze inaczej przy ochronie powrotu kotła. Jedna uniwersalna liczba nie istnieje, ale są sensowne punkty startowe, od których zwykle zaczynam i które dobrze sprawdzają się w domowych instalacjach.
| Zastosowanie | Punkt startowy | Co uznaję za dobry efekt | Na co uważać |
|---|---|---|---|
| Ogrzewanie podłogowe | 30-35°C na zasilaniu | Równe grzanie bez przegrzewania posadzki | Nie podnoś temperatury tylko dlatego, że pomieszczenie grzeje wolno |
| Obieg grzejnikowy z mieszaniem | 45-55°C | Pomieszczenia dogrzewają się bez dużych wahań | Przy nowoczesnych, niskotemperaturowych układach zakres może być niższy |
| Ochrona powrotu kotła | Według wymagań producenta kotła | Powrót nie spada poniżej wartości minimalnej | Nie opieraj się na „średniej opinii z internetu”, bo każdy kocioł może mieć inne minimum |
W podłogówce lubię zaczynać od 30-35°C, bo to bezpieczny zakres na start i pozwala sprawdzić reakcję instalacji bez ryzyka przegrzania. W przypadku kotłów na paliwo stałe trzeba być jeszcze bardziej ostrożnym, bo zbyt chłodny powrót zwiększa ryzyko kondensacji i korozji niskotemperaturowej. Tu zwykle liczy się konkretna wartość wymagana przez producenta źródła ciepła, a nie ogólny schemat.
Jeśli masz zawór termostatyczny z pokrętłem oznaczonym 1...6, pamiętaj, że skala jest tylko orientacyjna. W praktyce kolejne pozycje potrafią różnić się o kilka stopni, więc nie ustawiam temperatury „na numer” bez pomiaru. Tę zasadę szczególnie łatwo zlekceważyć, a potem człowiek nie rozumie, czemu „piątka” działa inaczej w dwóch podobnych domach.
Jak podaje AFRISO w opisach układów z siłownikiem, zawór nie pracuje tam samodzielnie, tylko reaguje na temperaturę i sygnał z regulatora. To ważna podpowiedź: jeśli zawór ma automatykę, nie próbuję wymuszać efektu samym przekręceniem pokrętła, bo cała regulacja może zwyczajnie walczyć z ręczną ingerencją.
Po tej części warto spojrzeć na błędy, które najczęściej psują nawet dobrze zaczętą regulację.
Najczęstsze błędy przy regulacji zaworu 3-drogowego
W instalacjach domowych widzę kilka pomyłek powtarzanych wyjątkowo często. Większość z nich nie wynika ze złej woli, tylko z pośpiechu albo z przekonania, że zawór „sam się ustawi”, jeśli tylko trochę go przestawić. Tak to nie działa.
- Mylenie mieszania z przełączaniem. Jeśli zawór ma inne zadanie niż zakładasz, ustawiasz go dobrze tylko pozornie.
- Kręcenie bez czekania na efekt. Instalacja ma bezwładność, więc zmiana po 2 minutach zwykle niczego nie mówi.
- Ignorowanie kierunku przepływu. Odwrócone A, B lub AB potrafi całkowicie rozbić regulację.
- Regulacja przy zapowietrzeniu albo przy brudnym filtrze. Wtedy problemem nie jest sam zawór, tylko hydraulika instalacji.
- Ustawianie na oko przy siłowniku. Jeśli automatyka ma sterować temperaturą, ręczne przestawianie bywa po prostu w konflikcie z regulatorem.
- Próba naprawy bez sprawdzenia źródła ciepła. Przy kotle problemem może być nie zawór, lecz zbyt mały przepływ, źle dobrana pompa albo nieprawidłowa temperatura zasilania.
Najbardziej zdradliwe jest ostatnie zjawisko: człowiek godzinami obraca zawór, a przyczyna leży obok. Dlatego przed kolejną korektą zawsze sprawdzam, czy układ jest odpowietrzony, czy filtr nie jest przytkany i czy pompa faktycznie pracuje z odpowiednią wydajnością. Dopiero potem wracam do samej nastawy.
Kiedy ręczna regulacja wystarcza, a kiedy lepiej zaufać automatyce
Ręczny zawór ma sens w prostych, stabilnych układach, gdzie nie trzeba codziennie gonić temperatury. To dobre rozwiązanie, jeśli instalacja ma jeden obieg albo pracuje w bardzo przewidywalnych warunkach. Wtedy wystarczy raz ustawić parametry i wracać do nich tylko sezonowo.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Ręczna regulacja | Małe, proste instalacje | Niska cena, prostota, brak elektroniki | Wymaga kontroli i czasem poprawek |
| Zawór termostatyczny | Gdy chcesz utrzymać stałą temperaturę bez ciągłego nadzoru | Stabilność, wygoda, mniej ręcznych korekt | Zakres pracy bywa ograniczony i trzeba dobrać model do przepływu |
| Zawór z siłownikiem | Większe układy, podłogówka + grzejniki, automatyka pogodowa | Precyzja, integracja ze sterownikiem, lepsza kontrola temperatury | Wyższy koszt i większa zależność od poprawnego doboru regulatora |

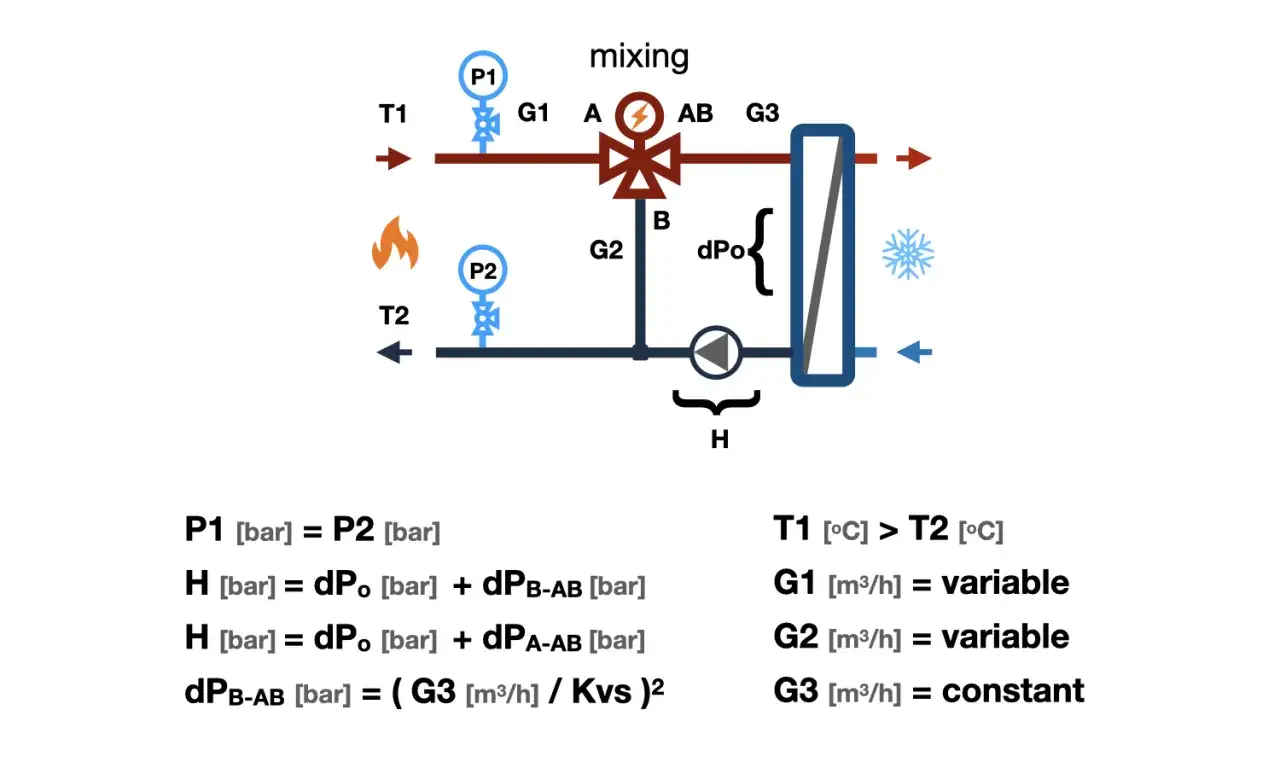

W większych instalacjach patrzę też na Kvs, czyli przepustowość zaworu. Mówiąc prościej, to informacja o tym, ile wody zawór jest w stanie przepuścić przy określonych warunkach. Jeśli Kvs jest za mały, układ będzie zduszony i żadna korekta położenia nie da porządnego efektu. To jest ten moment, w którym problem nie leży już w samej nastawie, tylko w doborze elementu do instalacji.
Jeżeli więc zawór trzeba poprawiać co kilka dni, nie traktuję tego jako normalnego zachowania. To zwykle sygnał, że instalacja wymaga równoważenia hydraulicznego, lepszego sterowania albo innego rozmiaru zaworu.
Po regulacji sprawdź trzy rzeczy, zanim uznasz temat za zamknięty
Ostatni etap jest prosty, ale często pomijany. Sam fakt, że zawór da się ustawić, nie znaczy jeszcze, że układ działa stabilnie i ekonomicznie. Ja po każdej większej zmianie patrzę na trzy elementy: temperaturę, równomierność grzania i zachowanie całego obiegu po kilku godzinach pracy.
- Temperatura zasilania. Czy po 30-60 minutach trzyma mniej więcej ten sam poziom, czy „pływa”.
- Temperatura powrotu. W układach ochrony kotła to parametr krytyczny, bo decyduje o bezpieczeństwie pracy źródła ciepła.
- Komfort w pomieszczeniach. W podłogówce efekt widać wolniej, ale potem powinien być równy, bez gwałtownych skoków.
- Praca pompy i odgłosy instalacji. Szum, gwizd albo nierówny przepływ często oznaczają, że coś jest zbyt mocno przymknięte albo źle zbalansowane.
Jeżeli po ustawieniu wszystko działa stabilnie, zapisuję pozycję zaworu i zostawiam instalację w spokoju. Jeśli nadal muszę ją często korygować, problem zwykle nie leży już w samym zaworze, tylko w całej hydraulice układu, doborze sterowania albo w źle dobranym obiegu. W praktyce właśnie to rozróżnienie oszczędza najwięcej czasu i nerwów.
