Układ z łącznikiem krzyżowym przydaje się tam, gdzie jedno światło ma działać z kilku miejsc: na schodach, w długim korytarzu, przy wejściu do sypialni albo w garażu. W dokumentacji elektrycznej częściej spotkasz nazwę łącznik krzyżowy, ale w praktyce chodzi o ten sam element, który wstawia się między dwa łączniki schodowe. Poniżej rozpisuję schemat, potrzebne przewody, typowe błędy i sytuacje, w których lepiej wybrać inne rozwiązanie.
Najkrótsza droga do poprawnego układu z kilku miejsc sterowania
- Łącznik krzyżowy jest elementem pośrednim, nie samodzielnym włącznikiem światła.
- Układ działa poprawnie dopiero z dwoma łącznikami schodowymi na końcach.
- Neutralny i ochronny prowadzi się do oprawy, a nie przez mechanizm.
- Typowe parametry osprzętu to 10AX/250 V lub 16AX/250 V.
- Najbardziej opłaca się go zaplanować jeszcze przed tynkami i malowaniem.
Czym naprawdę jest łącznik krzyżowy
Ja traktuję ten element jako przełącznik toru, a nie zwykły włącznik. Jego zadanie jest bardzo konkretne: zmienia układ dwóch przewodów korespondencyjnych, czyli raz prowadzi je prosto, a raz krzyżuje. Dzięki temu można dodać kolejne miejsce sterowania między dwoma łącznikami schodowymi.
To ważne rozróżnienie, bo sam krzyżowy nie zamknie kompletnego obwodu. Jeśli w instalacji ma być więcej niż dwa punkty sterowania, na końcach zawsze zostają łączniki schodowe, a w środku trafia właśnie ten pośredni mechanizm. W praktyce oznacza to, że przy trzech, czterech albo pięciu punktach nadal sterujesz jedną lampą, tylko z większej liczby miejsc.
W katalogach osprzętu taki układ opisywany jest zwykle jako współpraca dwóch łączników schodowych z jednym lub kilkoma krzyżowymi. Ja właśnie tak o nim myślę przy projektowaniu: najpierw końce, potem elementy pośrednie. To porządkuje cały schemat i od razu pokazuje, czy taki układ ma sens w danym wnętrzu.
Jeśli ta rola jest jasna, łatwiej przejść do samego połączenia przewodów i zobaczyć, gdzie faza, neutralny oraz przewody korespondencyjne naprawdę powinny trafić.

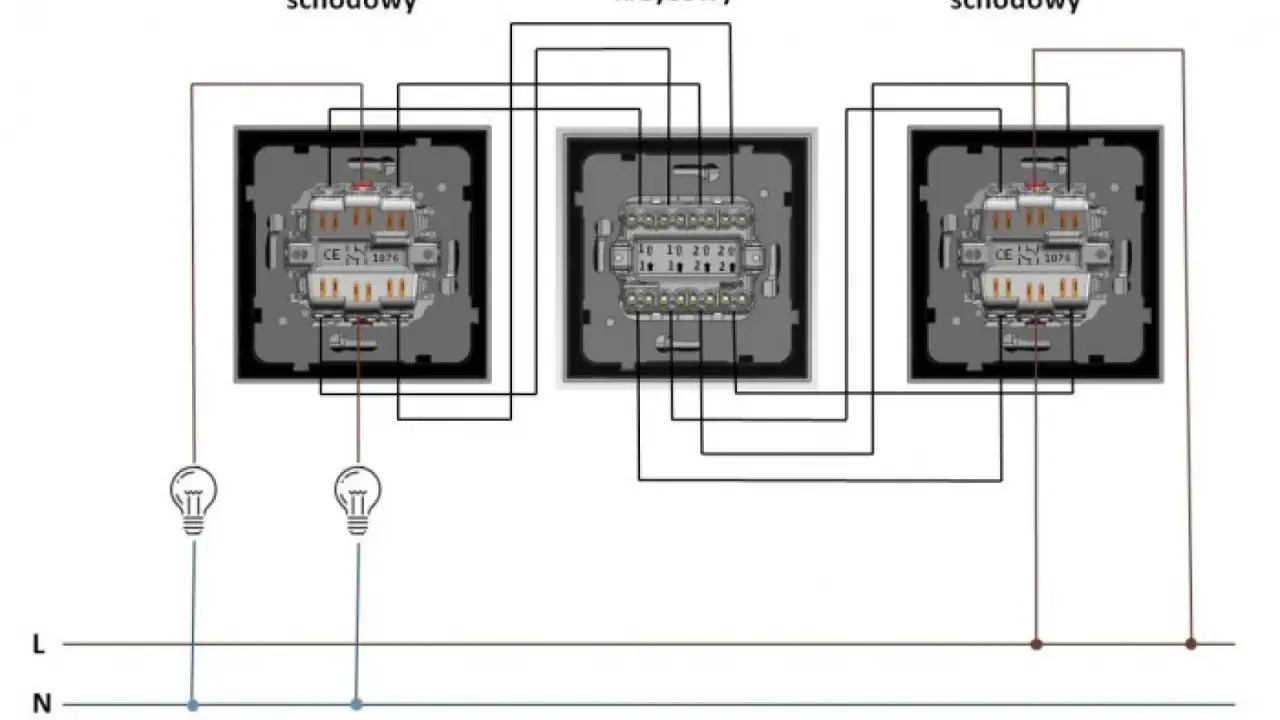

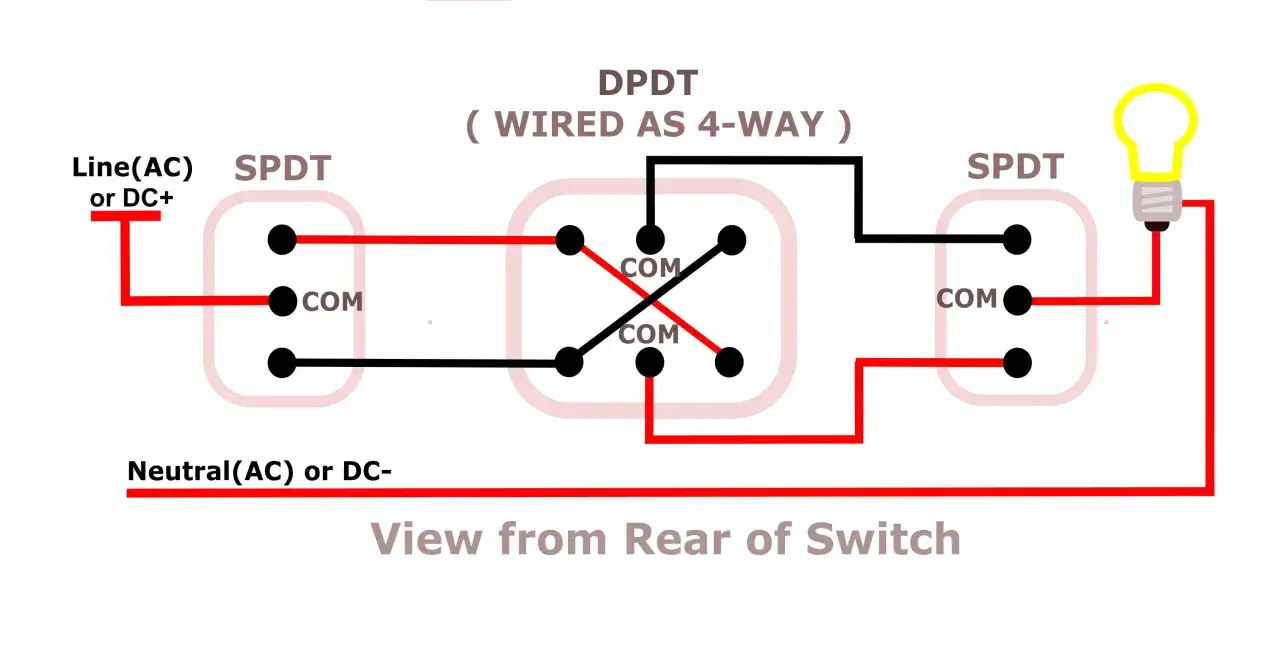

Jak czytać schemat połączeń krok po kroku
Na schemacie patrzę przede wszystkim na tor fazowy. Neutralny nie jest tu przełączany, tylko biegnie bezpośrednio do oprawy. Cała logika układu opiera się na tym, że dwa łączniki schodowe przekazują fazę przez parę przewodów korespondencyjnych, a łącznik krzyżowy tylko zmienia ich układ po drodze.
- Faza L trafia na wspólny zacisk pierwszego łącznika schodowego.
- Z pierwszego schodowego wychodzą dwa przewody korespondencyjne do łącznika krzyżowego.
- Łącznik krzyżowy przepuszcza te przewody prosto albo zamienia je miejscami.
- Z jego wyjścia przewody trafiają do drugiego łącznika schodowego.
- Z drugiego schodowego wychodzi przewód fazowy do lampy.
- Neutralny N idzie prosto do oprawy, a przewód ochronny PE do części metalowych i zacisku ochronnego oprawy, jeśli jest przewidziany.
Na obudowach wielu mechanizmów schemat jest nadrukowany, więc ja nigdy nie polegam wyłącznie na pamięci. Różnice między seriami bywają drobne, ale w elektryce to właśnie drobiazgi decydują, czy instalacja zadziała od razu, czy zacznie zachowywać się losowo. Zanim więc cokolwiek skręcę na stałe, sprawdzam oznaczenia zacisków i zgodność z rysunkiem producenta.
Najprostszy skrót myślowy brzmi tak: pierwszy schodowy wprowadza fazę, krzyżowy ją „przekłada”, a drugi schodowy wysyła ją do lampy. Tę zasadę warto zapamiętać, bo od niej zależy dobór przewodów i osprzętu w następnej części.
Jakie przewody i osprzęt przygotować
W poprawnie zaplanowanej instalacji nie chodzi tylko o sam mechanizm. Ja zawsze zaczynam od listy elementów, bo dopiero wtedy widać, czy obwód da się wykonać czysto i serwisowalnie.
| Element | Rola w obwodzie | Na co zwrócić uwagę |
|---|---|---|
| 2 łączniki schodowe | Tworzą końce układu sterowania | Jeden zacisk wspólny i dwa zaciski korespondencyjne |
| 1 lub więcej łączników krzyżowych | Dodają kolejne punkty sterowania | Najczęściej 4 zaciski i nadrukowany schemat na mechanizmie |
| Przewody korespondencyjne | Łączą schodowe z krzyżowym | Warto je opisać przed zamknięciem puszki |
| Neutralny N | Zasila oprawę bez przełączania | Nie prowadzi się go przez łączniki w klasycznym układzie |
| Przewód ochronny PE | Chroni oprawę i elementy metalowe | Musi być ciągły i poprawnie podłączony |
| Puszki, złączki, ramki | Porządkują i zabezpieczają połączenia | Muszą dać miejsce na przewody i mechanizm |
W popularnych seriach spotyka się najczęściej osprzęt o parametrach 10AX/250 V, a w niektórych liniach także 16AX/250 V. To nie jest detal do pominięcia, bo przy oświetleniu liczy się nie tylko sam prąd znamionowy, ale też sposób pracy mechanizmu. Zwracam też uwagę na rodzaj zacisków: śrubowe wymagają solidnego dokręcenia, a szybkozłącza ułatwiają montaż, o ile przewód został dobrze przygotowany.
Jeżeli obwód ma trafić do miejsca bardziej wymagającego, jak garaż, kotłownia albo strefa narażona na wilgoć, sprawdzam również klasę IP całego osprzętu. W domu najczęściej wystarcza IP20, ale tam, gdzie warunki są trudniejsze, osprzęt trzeba dobrać świadomie, a nie „na oko”. Dzięki temu układ nie tylko działa, ale też pozostaje bezpieczny i łatwy do utrzymania.
Gdy lista materiałów jest zamknięta, można sensownie ocenić, gdzie taki układ rzeczywiście daje korzyść, a gdzie byłby tylko niepotrzebnym kosztem.
Gdzie taki układ ma sens w domu
Ja montuję go tam, gdzie wygoda sterowania naprawdę zmienia codzienne korzystanie z pomieszczenia. Jeśli masz tylko dwa miejsca włączania, zwykły układ schodowy jest prostszy i tańszy. Krzyżowy zaczyna mieć sens dopiero wtedy, gdy punktów sterowania robi się więcej.
| Miejsce | Dlaczego krzyżowy pomaga | Co daje w praktyce |
|---|---|---|
| Długi korytarz | Światło można włączyć z obu końców i z punktu pośredniego | Nie trzeba wracać w ciemności do wejścia |
| Schody z półpiętrem | Każdy poziom może mieć własny punkt sterowania | Lepsza kontrola światła przy poruszaniu się po domu |
| Sypialnia z dwoma wejściami | Światło można zgasić bez obchodzenia całego pokoju | Wyraźna poprawa wygody wieczorem i rano |
| Garaż lub pralnia | Przydaje się przy wejściu i przy strefie roboczej | Łatwiejsza obsługa przy zajętych rękach |
| Salon z kilkoma wejściami | Jeden obwód sterujesz z kilku ciągów komunikacyjnych | Mniej chodzenia i mniej przypadkowego zostawiania światła włączonego |
Przy projektowaniu nowego domu albo większego remontu największą różnicę robi etap planowania. Jeśli wiesz, że pokój będzie miał trzy wejścia albo schody z podestem, łatwiej od razu poprowadzić właściwą trasę przewodów niż później kuć gotową ścianę. To właśnie dlatego taki układ warto rozważać już na poziomie projektu, a nie dopiero wtedy, gdy pojawia się problem z codzienną wygodą.
Jeżeli schemat jest dobrany do wnętrza, pozostaje jeszcze jedna rzecz: uniknąć błędów, które potrafią zepsuć nawet dobrze zaplanowany obwód.
Najczęstsze błędy, które psują działanie obwodu
Najczęściej nie psuje się sam osprzęt, tylko logika połączeń. W praktyce widzę kilka powtarzalnych pomyłek, które dają bardzo podobne objawy: światło działa tylko z części miejsc, reaguje odwrotnie niż oczekiwano albo przestaje działać po wymianie jednego mechanizmu.
- Mylenie zacisku wspólnego z przewodami korespondencyjnymi. To klasyczny błąd przy łączniku schodowym. Gdy wspólny zacisk trafi w złe miejsce, obwód działa nieprzewidywalnie.
- Przełączanie neutralnego zamiast fazy. W poprawnym układzie to faza jest prowadzona przez łączniki, a neutralny idzie bezpośrednio do oprawy.
- Zbyt mała liczba żył między puszkami. Bez dwóch przewodów korespondencyjnych system nie ma jak pracować. Tu nie da się tego „obejść” prostym mostkiem.
- Brak opisu przewodów. Po kilku dniach nawet dobry elektryk traci czas na odgadywanie, co jest czym, jeśli żyły nie są oznaczone.
- Zbyt ciasna puszka. Źle ułożone przewody utrudniają montaż, a potem serwis i wymianę mechanizmu.
- Test tylko jednej kombinacji klawiszy. Każdy punkt trzeba sprawdzić osobno, bo w tym układzie liczy się zachowanie w wielu pozycjach, nie tylko w jednej.
Jeśli światło działa „na odwrót”, ja najpierw sprawdzam przewody korespondencyjne i zacisk wspólny, a dopiero potem sam mechanizm. W większości przypadków problem nie leży w uszkodzeniu osprzętu, tylko w błędnym przypisaniu żył. To dobra wiadomość, bo poprawa jest wtedy prostsza niż wymiana całego zestawu.
Właśnie dlatego czasem bardziej opłaca się zmienić koncepcję niż upierać się przy jednym rozwiązaniu, szczególnie gdy instalacja ma być rozbudowana.
Kiedy lepiej postawić na inne rozwiązanie
Nie każdy dom potrzebuje klasycznego układu z łącznikiem krzyżowym. Jeśli celem jest tylko wygodne włączanie z dwóch miejsc, zwykły układ schodowy będzie prostszy, tańszy i łatwiejszy w serwisie. Krzyżowy ma sens dopiero przy większej liczbie punktów albo tam, gdzie naprawdę chcesz pozostać przy rozwiązaniu całkowicie mechanicznym.
| Rozwiązanie | Najlepsze do | Orientacyjny koszt osprzętu | Plus | Minus |
|---|---|---|---|---|
| 2 łączniki schodowe | Dwa miejsca sterowania | Około 25-60 zł | Najprostszy i najtańszy wariant | Nie obsłuży trzeciego punktu |
| Schodowy + krzyżowy + schodowy | Trzy lub więcej punktów sterowania | Około 50-150 zł | Brak elektroniki, pełna przewidywalność | Wymaga więcej żył i miejsca w puszkach |
| Przekaźnik bistabilny + przyciski | Dużo punktów sterowania | Około 100-250 zł | Łatwo dołożyć kolejne przyciski | Dochodzi elektronika w rozdzielni |
| Czujnik ruchu lub zmierzchu | Korytarz, schody, garaż | Około 20-120 zł | Wygoda i automatyka | Nie zawsze daje pełną kontrolę manualną |
Ja wybieram mechaniczny układ z krzyżowym wtedy, gdy inwestor chce prostoty, a instalacja ma być odporna na awarie elektroniki. Z kolei przekaźnik bistabilny ma przewagę, gdy punktów sterowania ma być dużo i chcesz łatwo rozbudować system bez przebudowy całego obwodu. Czujnik ruchu wygrywa w przejściach i pomieszczeniach technicznych, ale nie zastępuje w pełni klasycznego sterowania w każdym wnętrzu.
Po takim wyborze zostaje już tylko ostatni etap: sprawdzić obwód przed zasłonięciem puszek i zamknięciem ścian.
Ostatni test przed zabudowaniem ściany
Zanim cokolwiek zakryjesz, robię trzy rzeczy. Po pierwsze, przechodzę cały obwód z każdej lokalizacji i sprawdzam, czy światło reaguje poprawnie. Po drugie, weryfikuję, czy wszystkie żyły są opisane i czy żaden przewód nie został wciśnięty pod zbyt dużym naprężeniem. Po trzecie, robię zdjęcie połączeń, bo to oszczędza dużo czasu przy przyszłym serwisie.
Jeśli instalacja powstaje w nowym domu albo podczas generalnego remontu, właśnie ten etap najczęściej decyduje o późniejszym komforcie. Dobrze rozrysowany schemat, sensownie dobrane przewody i jeden dodatkowy test przed zamknięciem puszek są zwykle warte więcej niż najdroższy osprzęt. Dzięki temu układ działa tak, jak powinien, a przy kolejnej zmianie nie trzeba już wracać do kucia gotowej ściany.
