W dobrze zaplanowanym domu automatyka zaczyna się nie od aplikacji, tylko od projektu instalacji. To on decyduje, czy światło, rolety, ogrzewanie i bezpieczeństwo będą działały bez chaosu, a ewentualna rozbudowa nie skończy się kuciem ścian. Pokażę tu, jak czytać taki schemat, jak dobrać topologię okablowania, co przewidzieć przed tynkami i kiedy lepszy będzie system przewodowy, a kiedy hybrydowy.
Najważniejsze rzeczy przed projektowaniem automatyki domu
- Najwięcej oszczędza się na etapie projektu, bo później każdy brakujący przewód oznacza dodatkowe prace budowlane.
- W nowym domu najlepiej sprawdza się układ gwiazdy albo hybryda: zasilanie klasyczne, sterowanie częściowo na magistrali.
- Do oświetlenia bardzo dobrze pasuje DALI, bo dane i zasilanie idą tą samą parą przewodów, a topologia jest elastyczna.
- Przy modernizacji istniejącego budynku często wygrywa system bezprzewodowy, ale ma on większe ograniczenia niż instalacja przewodowa.
- Rozdzielnica, peszle i rezerwa miejsca są równie ważne jak same czujniki i panele sterujące.
- Budżet prostego systemu to zwykle kilka tysięcy złotych, a bardziej rozbudowane instalacje potrafią przekroczyć 20 tys. zł.

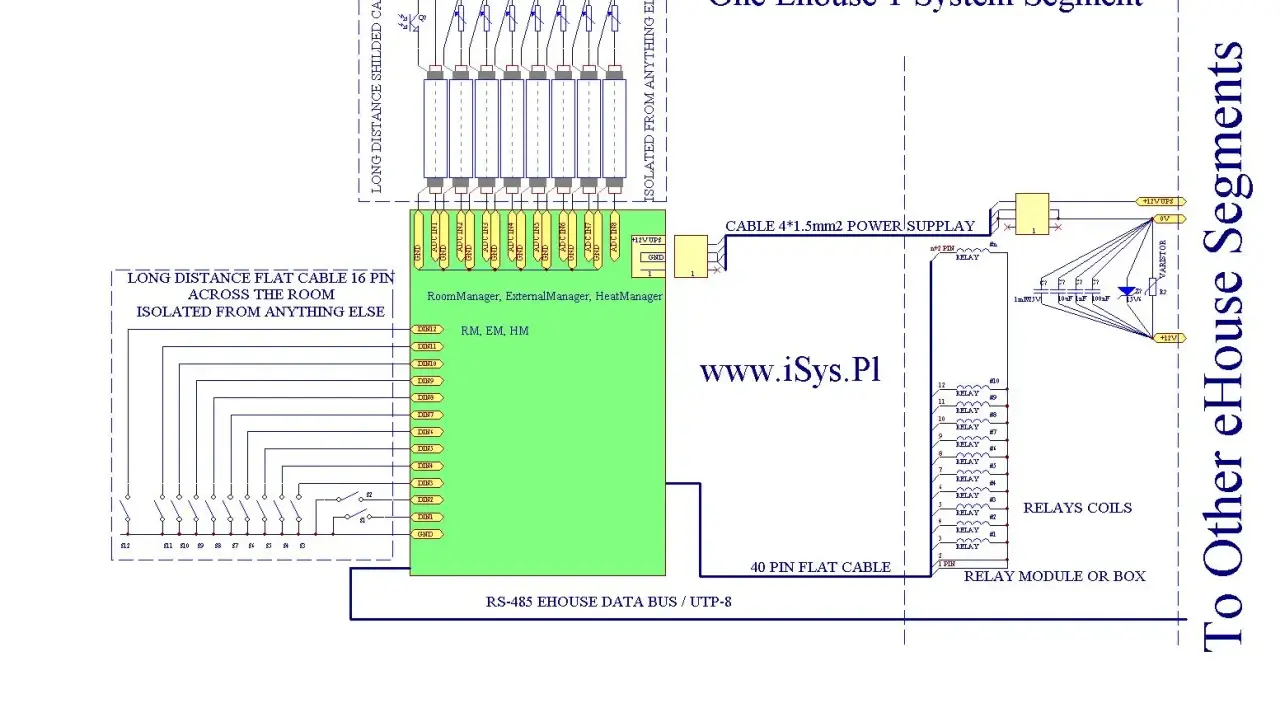

Jak wygląda sensowny schemat instalacji inteligentnego domu
Ja zaczynam od podziału na trzy warstwy: zasilanie, sterowanie i elementy wykonawcze. W praktyce oznacza to, że w rozdzielnicy zbiegają się obwody oświetlenia, rolet, ogrzewania czy gniazd, a osobno prowadzona jest magistrala albo inny kanał komunikacji między czujnikami, przyciskami i modułami sterującymi.
Dobrze narysowany schemat nie pokazuje tylko tego, gdzie jest lampa i włącznik. Pokazuje też, co steruje obwodem, gdzie trafia sygnał z czujnika, jak system reaguje na awarię i które funkcje mają działać lokalnie, nawet gdy reszta automatyki jest chwilowo niedostępna.
Rozdzielnica jako centrum całego układu
W nowoczesnej instalacji rozdzielnica nie jest już tylko skrzynką z bezpiecznikami. To serce systemu, w którym pracują aktory, zasilacze, zabezpieczenia, sterowniki i często też elementy sieciowe. Aktor to moduł wykonawczy, który zamienia sygnał sterujący na konkretne działanie, na przykład załączenie światła, opuszczenie rolety albo zmianę trybu ogrzewania.
Ja traktuję rozdzielnicę jak miejsce, w którym trzeba zostawić nie tylko porządek, ale i zapas. Jeśli po roku chcesz dołożyć czujnik zalania, panel w korytarzu albo nowy obwód na tarasie, ciasna szafa szybko staje się problemem, nie atutem.
Co powinno mieć osobny obwód
- oświetlenie strefowe, zwłaszcza w salonie, kuchni i na zewnątrz,
- rolety, żaluzje i napędy bram,
- ogrzewanie, podłogówkę i sterowanie strefowe,
- punkty sieciowe, router, switch i urządzenia komunikacyjne,
- system alarmowy, czujniki i monitoring,
- odbiorniki większej mocy, które nie powinny mieszać się z drobną automatyką.
Im bardziej rozbijam instalację na logiczne obwody, tym łatwiej później diagnozować awarie i wprowadzać zmiany bez ruszania reszty domu. To prowadzi wprost do pytania o topologię, bo od niej zależy, ile kabli trzeba naprawdę rozprowadzić.
Gwiazda, magistrala czy hybryda
Najczęściej spotykam trzy podejścia i żadne nie jest uniwersalnie najlepsze. W nowym domu pełna gwiazda daje największą kontrolę, magistrala ogranicza ilość kabli, a hybryda zwykle najlepiej łączy elastyczność z rozsądkiem kosztowym.
| Wariant | Jak działa | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|---|
| Gwiazda | Każdy punkt sterowania i odbiornik ma własną drogę do rozdzielnicy. | Duża przejrzystość, łatwiejszy serwis, bardzo dobra rozbudowa. | Więcej przewodów, większa rozdzielnica, wyższy koszt okablowania. | Nowy dom, gruntowny remont, inwestor stawiający na pełną kontrolę. |
| Magistrala | Urządzenia komunikują się wspólną linią sterującą. | Mniej kabli, elastyczna konfiguracja, dobra skalowalność. | Wymaga dobrego projektu logicznego i starannego uruchomienia. | Domy, w których liczy się przyszła rozbudowa i porządek w instalacji. |
| Hybryda | Zasilanie idzie klasycznie, a część sterowania działa po magistrali. | Dobry kompromis między kosztem, elastycznością i serwisem. | Trzeba spójnie połączyć dwie warstwy instalacji. | Najczęstszy wybór w praktyce dla domu jednorodzinnego. |
| Bezprzewodowy | Elementy komunikują się radiowo, bez dodatkowych przewodów sterujących. | Szybki montaż, mniejsza ingerencja w ściany, dobry do modernizacji. | Baterie, zasięg, zakłócenia i większa zależność od jakości sieci. | Remont starego budynku albo etapowe dobudowywanie funkcji. |
Dlaczego hybryda wygrywa w praktyce
W domach jednorodzinnych często łączę klasyczne obwody 230 V z magistralą sterującą. Oświetlenie warto wtedy oprzeć na DALI, a logikę domu na KNX lub innym otwartym systemie. DALI pozwala prowadzić zasilanie i dane tą samą parą przewodów, bez pilnowania polaryzacji, a KNX daje szeroki wybór urządzeń i dobrą skalowalność całej instalacji.
To ważne, jeśli budynek ma działać długo i nie chcesz zamknąć się w jednym ekosystemie. W praktyce taki układ dobrze znosi zmiany: dziś uruchamiasz tylko światło i rolety, jutro dokładane są kolejne strefy, a sam fundament instalacji zostaje ten sam. Następny krok to zaplanowanie wszystkiego zanim pojawią się tynki i wylewki.
Co trzeba zaplanować przed tynkami i wylewkami
Największy błąd widzę wtedy, gdy inwestor myśli o automatyce dopiero po wyborze osprzętu. Tymczasem schemat trzeba zacząć od miejsc, w których faktycznie będą prowadzone przewody, skąd ma być zarządzanie i jakie funkcje mają być gotowe od razu, a jakie można dodać później.
Rozdzielnica i pomieszczenie techniczne
Tu trzeba przewidzieć nie tylko samą rozdzielnicę, ale też miejsce na sterownik, zasilacze, router, switch, ewentualny UPS i zapas modułów. Jeśli wszystko jest ułożone na styk, każda rozbudowa staje się drogą operacją. Ja wolę projekt, w którym po montażu zostaje jeszcze trochę przestrzeni na realne zmiany, a nie tylko na papierowy „zapas”.
Peszle, trasy i rezerwy
- do okien i rolet,
- do bramy i furtki,
- do czujników w ogrodzie i na tarasie,
- do kamer i punktów sieciowych,
- do ładowarki EV albo przyszłej pompy ciepła.
Peszel kosztuje niewiele, a daje drogę na przyszłość. W nowym domu to jedna z tych decyzji, które prawie nie bolą teraz, a potrafią uratować budżet za kilka lat.
Scenariusze zamiast samych urządzeń
Dobry projekt nie zaczyna się od listy produktów, tylko od scenariuszy. Inaczej wygląda wejście do domu po zmroku, inaczej tryb nocny, inaczej wyjazd na weekend. Ja zawsze zapisuję to prosto: co ma się wydarzyć, które światła mają się zapalić, które rolety opaść, które strefy ogrzewania zejść niżej i jak użytkownik ma mieć nad tym ręczną kontrolę.
Takie podejście porządkuje decyzje i od razu pokazuje, które elementy są naprawdę potrzebne. Gdy scenariusze są jasne, łatwiej też odpowiedzieć na pytanie, czy system ma być przewodowy, radiowy czy mieszany.
Przewodowo, bezprzewodowo czy w modelu mieszanym
Gdy porównuję te trzy podejścia, patrzę nie tylko na koszt zakupu, ale przede wszystkim na koszt zmian po kilku latach. Tani start bywa mylący, jeśli później każda modyfikacja wymaga dołożenia bramki, baterii albo wymiany całej części instalacji.
| Cecha | System przewodowy | System bezprzewodowy | Model mieszany |
|---|---|---|---|
| Niezawodność | Bardzo wysoka, jeśli projekt jest sensowny. | Zależy od zasięgu, baterii i jakości sieci. | Wysoka w funkcjach krytycznych, elastyczna w dodatkach. |
| Nowy dom | Najlepszy moment na wykonanie. | Możliwy, ale zwykle mniej elegancki. | Najczęściej rozsądny kompromis. |
| Modernizacja | Trudniejsza i droższa. | Najprostsza do wdrożenia. | Praktyczna, jeśli nie chcesz kuć całego domu. |
| Rozbudowa | Bardzo dobra, jeśli od początku przewidziano trasy. | Łatwa, ale bywa ograniczona przez ekosystem. | Dobra, bo łączy przewagę obu światów. |
| Koszt wejścia | Zwykle wyższy na starcie. | Zwykle niższy na początku. | Średni, ale często najbardziej racjonalny. |
Kiedy przewód ma przewagę
Jeśli budujesz dom od zera, stawiam na przewód w funkcjach, które mają działać bezdyskusyjnie: światło, rolety, ogrzewanie, zabezpieczenia. W takim układzie można też sensownie wykorzystać standardy otwarte, jak KNX, który dobrze skaluje się od domu jednorodzinnego po większy budynek. Warto o tym myśleć nie tylko jako o technologii, ale też jako o decyzji inwestycyjnej: dom z dobrze opisanym i rozwijalnym układem łatwiej utrzymać, sprzedać albo dopasować do nowych potrzeb.
Przeczytaj również: Wentylacja podbitki tynkowanej - Jak uniknąć błędów?
Kiedy bezprzewodowość ma sens
W istniejącym budynku radiowe sterowanie bywa po prostu rozsądniejsze. Nie wymaga rozkuwania ścian i pozwala uruchomić automatykę etapami. Trzeba jednak zaakceptować ograniczenia: baterie trzeba wymieniać, zasięg trzeba testować, a przy bardziej krytycznych funkcjach warto zostawić klasyczne sterowanie ręczne.
Przy oświetleniu dobrze działa też DALI, bo jego okablowanie jest proste, a topologia elastyczna. DALI-2 korzysta z jednej pary przewodów dla zasilania i danych, nie wymaga pilnowania polaryzacji i pozwala prowadzić przewody w swobodnej topologii. To jeden z powodów, dla których tak często pojawia się w praktycznych schematach sterowania światłem.
Po stronie oszczędności i wygody to właśnie ten wybór najczęściej przesądza, czy instalacja będzie wygodna dziś, czy też po kilku latach zacznie być kłopotliwa. A to prowadzi do błędów, które na papierze wyglądają niewinnie, a w rzeczywistości mocno podnoszą koszty.
Najczęstsze błędy, które wychodzą dopiero po wykończeniu domu
Najgorsze błędy w automatyce nie są widowiskowe. Nie wybuchają po tygodniu, tylko wychodzą po roku, kiedy dom już jest zamieszkany i każda poprawka wymaga nerwów oraz kolejnych robót. Z mojego punktu widzenia najczęściej psują projekt te same rzeczy.
- Za mało przewodów i peszli do stref peryferyjnych, zwłaszcza przy tarasach, bramie i ogrodzie.
- Brak rezerwy w rozdzielnicy, przez co na rozbudowę zwyczajnie nie ma miejsca.
- Projekt tylko pod obecne potrzeby, bez uwzględnienia przyszłej pompy ciepła, fotowoltaiki albo ładowarki do auta.
- Ślepe oparcie całego sterowania na Wi-Fi, bez lokalnego obejścia i bez scen awaryjnych.
- Źle rozmieszczone czujniki ruchu, temperatury lub zalania, które pokazują dane, ale nie te, których naprawdę potrzebujesz.
- Brak opisów kabli, numeracji i dokumentacji powykonawczej, przez co każdy serwis trwa dwa razy dłużej.
Ja szczególnie uczulam na jeden problem: dom ma działać także wtedy, gdy coś przestanie działać idealnie. Jeśli awaria internetu wyłącza oświetlenie w łazience, to nie jest „smart”, tylko źle zaprojektowane. Po eliminacji tych błędów zostaje już najtrudniejsze pytanie dla inwestora: ile to wszystko naprawdę kosztuje.
Ile kosztuje dobra automatyka i gdzie budżet ucieka najszybciej
W branżowych opisach dla domu jednorodzinnego najczęściej pojawia się widełkowy koszt od kilku tysięcy złotych za prostszy system do kilkunastu, a przy rozbudowanych rozwiązaniach nawet ponad 20 tys. zł. Ta rozpiętość nie bierze się znikąd: najwięcej kosztują nie same przyciski, tylko okablowanie, aktory, programowanie i integracja kolejnych funkcji.
| Element kosztu | Co najbardziej wpływa na cenę | Gdzie da się rozsądnie oszczędzić |
|---|---|---|
| Okablowanie | Długość tras, liczba obwodów, dodatkowe peszle i punkty końcowe. | Na etapie projektu, przez dobre rozplanowanie tras. |
| Aktory i sterowniki | Liczba stref, liczba kanałów i jakość urządzeń. | Przez etapowe uruchamianie mniej krytycznych funkcji. |
| Panele i przyciski | Ilość punktów sterujących i poziom wykończenia osprzętu. | Przez wybór prostszych paneli w pomieszczeniach technicznych. |
| Programowanie | Złożoność scen, integracji i logiki pracy systemu. | Przez jasny zakres funkcji już na początku. |
| Integracje dodatkowe | HVAC, rolety, alarm, monitoring, audio i systemy energii. | Przez podział na etapy wdrożenia. |
Jeśli budżet jest napięty, lepiej od razu przygotować instalację pod przyszłe funkcje, a uruchomić tylko oświetlenie, rolety i kilka scen. Dokładanie automatyki etapami jest rozsądne; dokładanie przewodów po tynkach już nie. To właśnie dlatego tak ważne jest przygotowanie projektu, który zostawia miejsce na rozwój bez demolki.
Co przygotować, żeby dom dało się rozbudować bez demolki
- miejsce na centralę, router, switch, zasilacze i ewentualny UPS,
- zapas modułów w rozdzielnicy, zamiast układu „na styk”,
- osobne trasy do rolet, bramy, tarasu, ogrodu i kamer,
- plan punktów sieciowych w pokojach i strefach multimedialnych,
- założenie, że część funkcji będzie rozbudowywana po zamieszkaniu,
- dokumentację, która pokazuje nie tylko gdzie idzie kabel, ale też co ten kabel obsługuje.
Jeśli mam wskazać jedną rzecz, która najbardziej wpływa na jakość całej instalacji, to jest nią nie markowy osprzęt, lecz porządny projekt i konsekwencja w wykonaniu. Dobry schemat inteligentnego domu zostawia właścicielowi wybór na przyszłość, zamiast zamykać go w jednej konfiguracji. I właśnie tak podchodzę do automatyki w domu: ma być praktyczna dziś, ale nadal rozsądna za kilka lat.
