Automatyczne sterowanie oświetleniem przy wejściu, na podjeździe albo wokół domu oszczędza energię i upraszcza codzienne korzystanie z instalacji. Najważniejsze jest jednak poprawne podłączenie czujnika: inaczej wygląda prosty układ 230 V, inaczej wersja niskonapięciowa do LED, a jeszcze inaczej model z dodatkowym timerem. Poniżej pokazuję, jak podłączyć czujnik zmierzchu bez zgadywania, z naciskiem na bezpieczny montaż, właściwe przewody i ustawienie progu zadziałania.
Najważniejsze zasady przed montażem
- Najpierw odłącz zasilanie i potwierdź brak napięcia miernikiem, nie samym „wydaje się”.
- W domowych instalacjach 230 V czujnik zwykle pracuje na przewodach L, N i wyjściu na lampę.
- Czujnik musi widzieć światło dzienne, a nie własną oprawę, latarnię uliczną ani odbicia.
- Po ustawieniu progu LUX daj urządzeniu chwilę na reakcję, bo wiele modeli ma opóźnienie od kilku do kilkudziesięciu sekund.
- W wersjach 12-24 V DC polaryzacja i zgodność z oprawą LED są obowiązkowe.
Jaki typ czujnika masz w ręku
Zanim cokolwiek połączysz, sprawdzam, z jakim wariantem mam do czynienia. W praktyce domowej najczęściej trafiam na klasyczny automat zmierzchowy 230 V, ale na rynku są też modele niskonapięciowe 12-24 V DC, wersje z sondą zewnętrzną oraz czujniki z dodatkowymi funkcjami, na przykład timerem. Od tego zależy nie tylko schemat przewodów, ale też to, czy urządzenie w ogóle będzie współpracowało z daną lampą.
| Typ czujnika | Jak go rozpoznasz | Gdzie się sprawdza | Na co uważać |
|---|---|---|---|
| 230 V, klasyczny | Zaciski L, N i wyjście na lampę, często opisane jako L', OUT albo LOAD | Elewacja, wejście, ogród, podjazd | Zwykle przerywa fazę, a neutralny przechodzi wspólnie do oprawy |
| 230 V z timerem | Pokrętło LUX i TIME, czasem tryb od zmierzchu do świtu | Gdy chcesz, by światło świeciło tylko przez wybrane godziny | Ustawienie czasu trzeba dobrać po uruchomieniu i sprawdzić w realnych warunkach |
| 12-24 V DC | Zaciski + i -, czasem osobna linia sygnałowa | Systemy LED i rozwiązania przewidziane przez producenta | Działa tylko z kompatybilną oprawą lub sterownikiem, biegunowość ma znaczenie |
Jeśli na obudowie widzisz L, N i osobny zacisk do lampy, masz najpewniej najprostszy wariant do domowej instalacji. Gdy urządzenie ma tylko dwa przewody albo nietypowe oznaczenia, nie zgaduję, tylko wracam do instrukcji konkretnego modelu. To właśnie ten etap najczęściej oszczędza późniejszych problemów z migotaniem albo brakiem reakcji.
Gdy wiesz już, jaki typ czujnika masz, można przejść do schematu przewodów i zrozumieć, co dokładnie robi każdy zacisk.

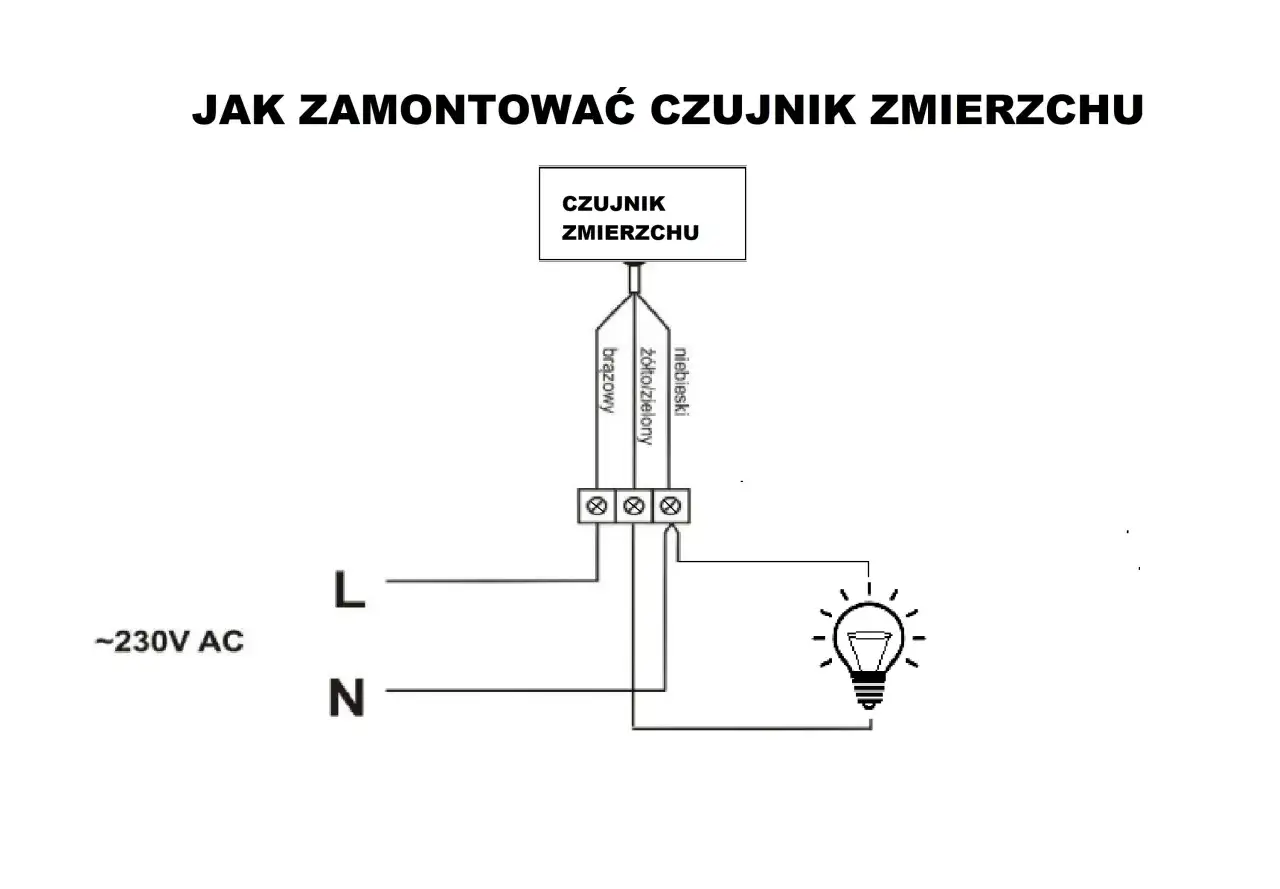

Schemat podłączenia w typowej instalacji 230 V
W najczęstszym układzie domowym czujnik działa jak przełącznik sterowany światłem. Faza zasilająca trafia do czujnika, neutralny jest wspólny, a z wyjścia wraca faza do lampy. To prosty schemat, ale właśnie tu pojawia się najwięcej pomyłek, bo w starszych instalacjach kolory przewodów nie zawsze odpowiadają współczesnym oznaczeniom.
| Zacisk lub przewód | Funkcja | Co z nim zrobić |
|---|---|---|
| L | Wejściowa faza z instalacji | Doprowadź ją do czujnika zasilanego z rozdzielnicy |
| N | Neutralny | Połącz wspólnie z czujnikiem i lampą, jeśli model tego wymaga |
| L', OUT, LOAD | Faza wychodząca do oprawy | Podaj stąd zasilanie na lampę, którą ma włączać automat zmierzchowy |
| PE | Przewód ochronny | Podłącz do oprawy, jeśli jest metalowa lub producent tego wymaga |
W praktyce nie podłączam przewodu ochronnego do samego czujnika, jeśli producent nie przewidział takiego zacisku. Zamiast tego traktuję PE jako ochronę oprawy i całej metalowej obudowy lampy. Jeśli masz instalację z oprawą LED i zasilaczem, sprawdź też, czy producent nie wymaga określonego typu obciążenia albo konkretnego sposobu sterowania.
W modelach niskonapięciowych sytuacja wygląda inaczej: zamiast L i N pojawia się biegunowość + i -, a niekiedy dodatkowa linia sterująca. Takie urządzenia potrafią działać świetnie, ale tylko wtedy, gdy są podłączone dokładnie zgodnie z dokumentacją. W wersjach DC nie ma miejsca na przypadkowe zamiany przewodów.
Kiedy schemat jest jasny, najważniejsza staje się sama kolejność prac na ścianie, przy oprawie albo w puszce.

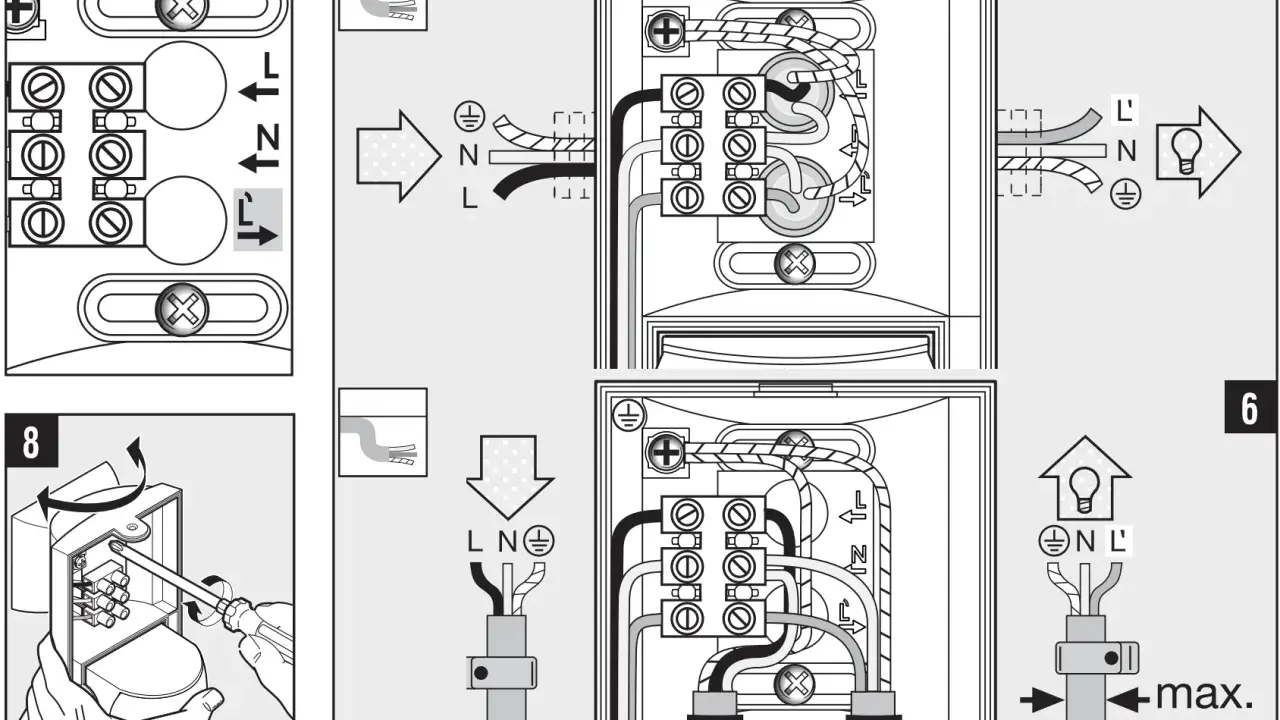

Montaż krok po kroku na elewacji lub przy oprawie
Ja zaczynam zawsze od jednego założenia: czujnik ma widzieć światło dzienne, a nie światło lampy, którą sam steruje. Jeśli ten warunek nie jest spełniony, nawet poprawnie połączone przewody nie dadzą dobrego efektu. Dlatego miejsce montażu jest równie ważne jak sam schemat.
- Wyłącz obwód i potwierdź brak napięcia odpowiednim miernikiem.
- Wybierz miejsce, w którym czujnik będzie oświetlany naturalnie, ale nie będzie patrzył w stronę własnej lampy, latarni ulicznej ani refleksów od szyb czy jasnych elewacji.
- Jeśli masz model z sondą zewnętrzną, wystaw na zewnątrz tylko część światłoczułą, a moduł schowaj w puszce lub wewnątrz oprawy.
- Przygotuj przepust kablowy i uszczelnij go tak, by woda nie wchodziła w otwór montażowy. Przy elewacji z ociepleniem zostaw miejsce na porządne domknięcie przejścia.
- Podłącz przewody zgodnie z opisem zacisków. W wersjach 230 V zazwyczaj kończy się na L, N i wyjściu na lampę, a w modelach DC trzeba pilnować biegunowości.
- Dokręć połączenia, zamknij obudowę i sprawdź, czy uszczelka leży równo.
- Włącz zasilanie i zrób test. Nie oceniaj efektu po kilku sekundach, bo część modeli reaguje z opóźnieniem od około 5 do 60 sekund.
W praktyce najwięcej problemów widzę nie na samych zaciskach, tylko przy źle dobranym miejscu montażu. Jeśli czujnik jest pod okapem, ale stale „widzi” odbite światło z oprawy albo z sąsiedniej lampy, będzie wyłączał się za wcześnie albo działał niestabilnie. Dobrze dobrana lokalizacja rozwiązuje więcej niż kręcenie pokrętłem na chybił trafił.
Po mechanicznym montażu przychodzi moment na ustawienie czułości i czasu pracy. To właśnie tutaj dopiero widać, czy instalacja została przemyślana, czy tylko „jakoś działa”.
Jak ustawić próg światła i czas pracy
Najczęściej spotykam dwa pokrętła: LUX, czyli próg natężenia światła, przy którym czujnik ma załączać oświetlenie, oraz TIME, czyli czas świecenia. W prostych modelach próg bywa stały, a w bardziej rozbudowanych można regulować go szerzej, często w zakresie od kilku do kilkuset luksów. To spora różnica, bo inną konfigurację daje wejście do domu, a inną dekoracyjne podświetlenie elewacji.
| Ustawienie | Co robi | Kiedy ma sens |
|---|---|---|
| Niższy próg LUX | Włącza lampę dopiero wtedy, gdy jest naprawdę ciemno | Podjazd, ogród, strefy, w których nie chcesz zbyt wczesnego załączania |
| Wyższy próg LUX | Uruchamia oświetlenie wcześniej, jeszcze przed pełnym zmrokiem | Wejście do domu, schody, miejsca wymagające większego komfortu |
| Tryb od zmierzchu do świtu | Świeci przez całą noc, aż do poranka | Oświetlenie bezpieczeństwa i strefy przybudynkowe |
| Timer 1-8 h | Wyłącza światło po zadanym czasie | Podświetlenie dekoracyjne, taras, krótko używane strefy wejściowe |
Ja ustawiam LUX zawsze w dzień, zaczynając od minimum i powoli zwiększając próg do momentu, w którym lampy reagują tak, jak chcę. Jeśli model ma diodę sygnalizacyjną, wykorzystuję ją do weryfikacji, ale i tak zostawiam sobie test po zmroku. Dobrą praktyką jest też zapamiętanie, że światło w pobliżu czujnika może go chwilowo oszukać, więc po zmianie ustawień warto odczekać chwilę przed kolejną korektą.
Przy wejściu do domu zwykle stawiam na prosty tryb całonocny, a przy elewacji dekoracyjnej na timer. To praktyczne rozróżnienie, bo nie każde światło musi świecić od zmierzchu do świtu. Jeśli instalacja ma być oszczędna, warto dobrać funkcję do realnego użycia, a nie odwrotnie.
Kiedy ustawienia są już zapisane, zostaje najważniejszy test: czy układ działa stabilnie i bez fałszywych reakcji.
Jak sprawdzić działanie i szybko wykryć błąd
Po uruchomieniu nie zakładam od razu, że wszystko jest idealnie. Najpierw obserwuję, czy lampa zapala się po zasłonięciu czujnika i gaśnie po jego odsłonięciu, a potem sprawdzam pełny cykl w warunkach zbliżonych do nocnych. Jeśli czujnik ma opóźnienie, nie wyciągam wniosków po kilku sekundach, tylko daję mu czas zgodny z instrukcją.
| Objaw | Najbardziej prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Lampa w ogóle się nie włącza | Zły układ L, N lub wyjścia na lampę, brak zasilania albo zbyt niski próg LUX | Sprawdź połączenia, zasilanie i ustawienie pokrętła, a przy modelu DC także biegunowość |
| Świeci cały czas | Czujnik widzi własną oprawę, odbicia światła albo jest zamontowany w złym miejscu | Zmienić orientację, odsunąć od źródła światła lub przenieść go w lepszy punkt |
| Miga albo gaśnie po chwili | Luźny styk, niekompatybilne LED-y, zbyt małe obciążenie albo opóźnienie urządzenia | Dokręć zaciski, sprawdź kompatybilność oprawy i odczekaj pełen czas reakcji |
| Działa tylko po całkowitym zmroku | Próg LUX ustawiony zbyt nisko | Delikatnie podnieś czułość i obserwuj efekt po zmroku |
Do prostego testu wystarczy zasłonić czujnik dłonią lub kartonem i odczekać czas, po którym model powinien zareagować. Nie testuję go przy mocnej latarce skierowanej z bliska, jeśli urządzenie jest w miejscu, gdzie światło może się odbijać od ścian albo szyb. To właśnie odbicia często prowadzą do błędnej diagnozy.
Jeżeli po takim sprawdzeniu instalacja nadal zachowuje się niestabilnie, nie szukam obejść na siłę. W obwodzie 230 V lepiej zatrzymać pracę i sprawdzić wszystko od nowa niż liczyć, że problem sam zniknie.
Zanim uznasz instalację za gotową, sprawdź jeszcze te rzeczy
Na końcu zawsze robię krótki przegląd: czy czujnik nie jest skierowany w stronę swojej lampy, czy przepust kablowy jest szczelny, czy oprawa ma właściwy przewód ochronny i czy zakres pracy urządzenia pasuje do podłączonego obciążenia. Jeśli to dom jednorodzinny, a instalacja ma być schowana w elewacji, te drobiazgi mają większe znaczenie niż sama marka urządzenia.
- Czy miejsce montażu daje czujnikowi dostęp do naturalnego światła przez cały dzień.
- Czy połączenia są pewne, a przewody nie są naprężone w puszce.
- Czy model jest zgodny z typem lampy, zwłaszcza przy LED-ach i zasilaczach elektronicznych.
- Czy oprawa lub obudowa wymaga podłączenia przewodu PE.
- Czy po zmianie ustawień urządzenie przeszło pełny test w realnych warunkach.
Przy nowym domu albo remoncie elewacji warto przewidzieć miejsce pod automat zmierzchowy już na etapie projektu, bo późniejsze dokładanie zasilania do gotowej fasady jest zwykle bardziej kłopotliwe niż sam montaż. Jeśli instalacja jest prosta, dobrze opisana i szczelnie zamknięta, taki czujnik pracuje latami bez uwagi. Jeśli jednak masz starą instalację, nietypowy układ przewodów albo kilka opraw sterowanych z jednego punktu, potraktuj to jako zadanie dla elektryka, nie dla prób i błędów.
