Piec rakietowy to prosty w założeniu, ale czuły na proporcje układ grzewczy: działa dobrze tylko wtedy, gdy rdzeń, komin i masa akumulacyjna są ze sobą dobrze zestrojone. W tym artykule rozkładam schemat budowy pieca rakietowego na czytelne elementy, pokazuję typowe wymiary, materiały i miejsca, w których taka konstrukcja ma sens w domu. Dorzucam też błędy, przez które najczęściej psuje się ciąg albo bezpieczeństwo całej instalacji.
Najważniejsze rzeczy do zapamiętania przed projektem
- Izolowany pionowy rdzeń odpowiada za wysoką temperaturę spalania i stabilny ciąg.
- Najczęściej spotkasz układ J-tube: podajnik, tunel spalania, riser, beczkę lub kapelusz oraz masę akumulacyjną.
- Proporcje są ważniejsze niż „sprytne” dodatki. Zbyt długi tunel, słaba izolacja albo za mały luz nad beczką szybko psują pracę pieca.
- Najlepiej działa przy suchym drewnie, sensownym kominie i miejscu na ciężką masę, która oddaje ciepło godzinami.
- W domu traktuję go zwykle jako dodatkowe źródło ciepła, a nie przypadkowy zamiennik każdej instalacji grzewczej.
Jak działa piec rakietowy i dlaczego nie jest zwykłym piecem na drewno
Ja patrzę na ten układ jak na małą, kontrolowaną fabrykę ciągu. Drewno wsuwane pionowo do podajnika pali się od końca, a nie całą powierzchnią; gorące gazy są zasysane do tunelu spalania i do silnie izolowanego risera, gdzie dopalają się w bardzo wysokiej temperaturze. Dopiero potem spaliny trafiają do beczki lub kapelusza i dalej do masy akumulacyjnej, która odbiera ciepło oraz oddaje je stopniowo.
To właśnie dlatego piec rakietowy pracuje inaczej niż klasyczny kominek: nie opiera się na „ładnym ogniu”, tylko na szybkim, gorącym spalaniu i długim magazynowaniu energii. Z technicznego punktu widzenia kluczowe są tu dwa pojęcia: ciąg, czyli różnica ciśnień, która zasysa spaliny do góry, oraz masa akumulacyjna, czyli materiał zdolny przejąć ciepło i oddawać je przez wiele godzin.
Przeczytaj również: Przyłącze energetyczne działki - uniknij błędów!
Trzy strefy pracy, które muszą działać razem
- Podajnik paliwa utrzymuje pionowy słup drewna i dopuszcza powietrze do spalania.
- Tunel spalania prowadzi płomień do strefy o wyższej temperaturze i nie może stawiać zbędnego oporu.
- Heat riser, czyli izolowany pionowy kanał dopalania, buduje temperaturę i napędza cały układ.
Jeśli jedna z tych stref jest źle zaprojektowana, całość zaczyna dymić, tracić ciąg albo po prostu grzać słabiej. Dlatego w następnym kroku warto rozebrać schemat budowy na konkretne elementy, a nie tylko na ogólną ideę.

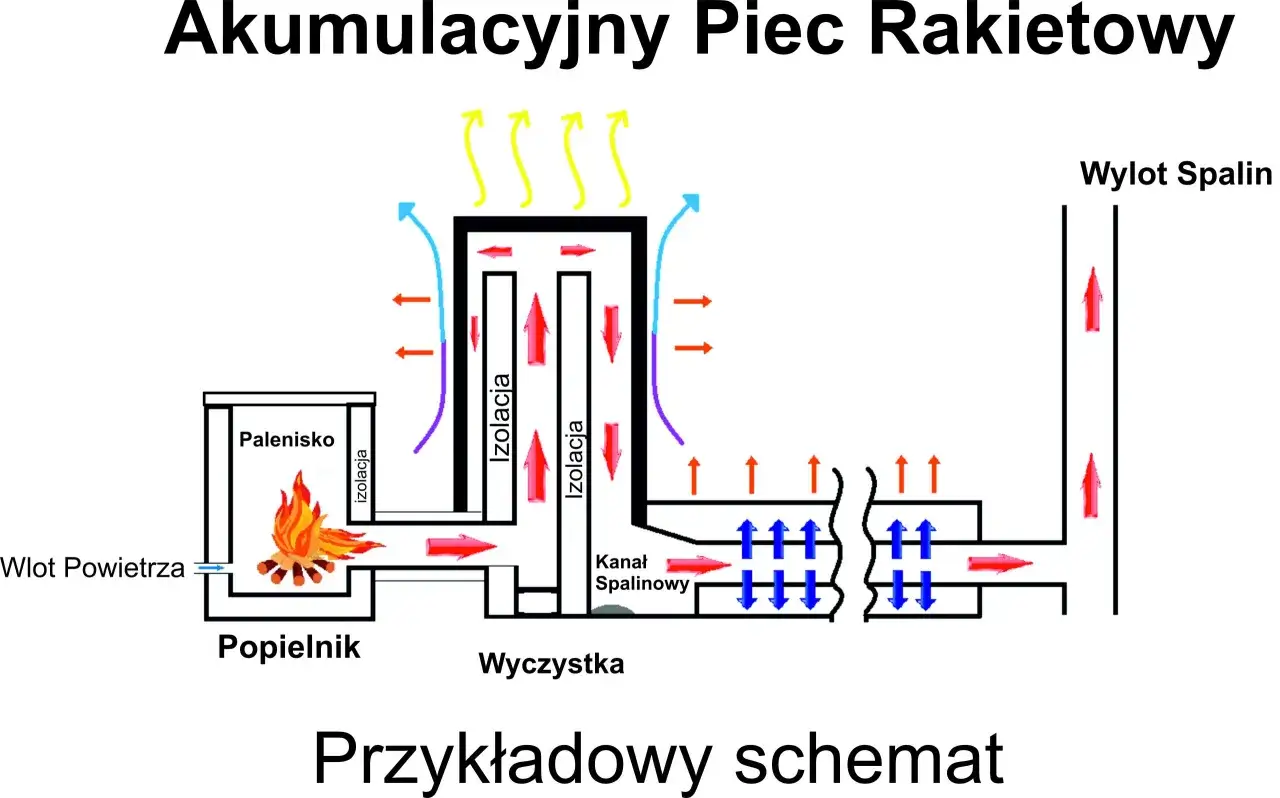

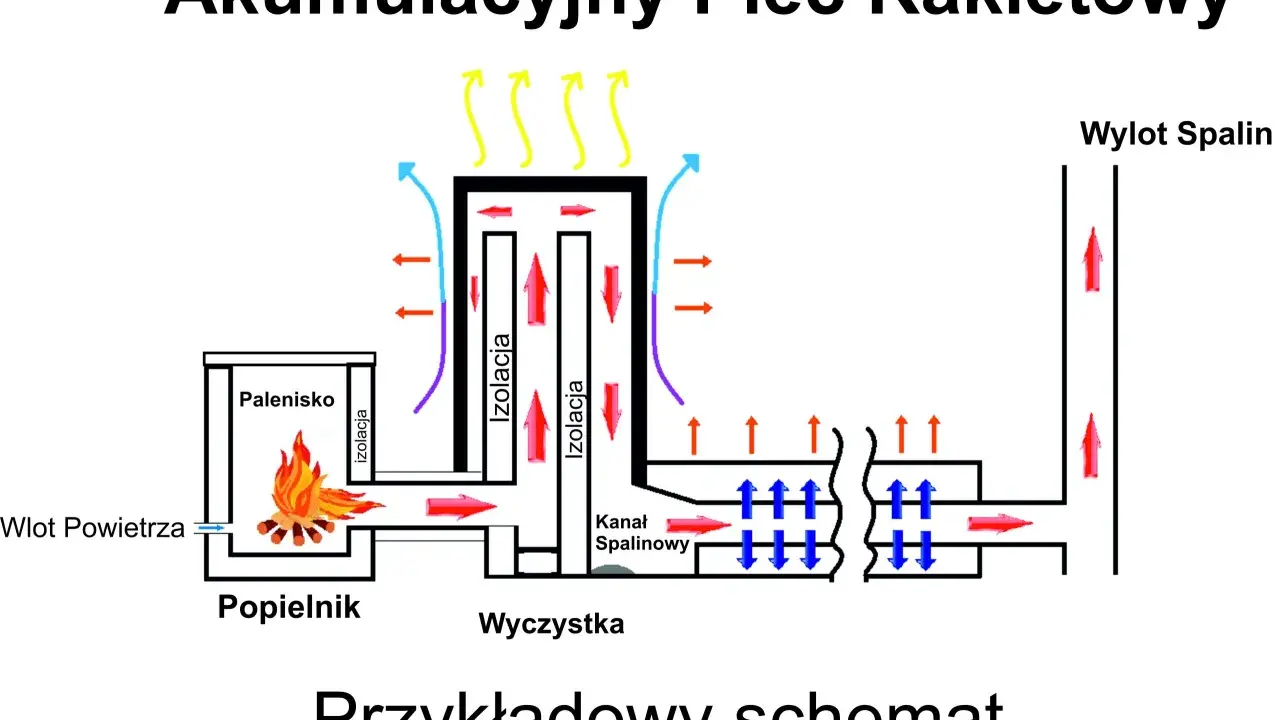

Jak wygląda schemat budowy w praktyce
Najprościej myśleć o nim jak o pięciu połączonych ze sobą strefach. W popularnym układzie J-tube paliwo wchodzi pionowym podajnikiem, potem trafia do krótkiego tunelu spalania, następnie do izolowanego risera, dalej pod beczkę lub kapelusz i na końcu do kanału akumulacyjnego oraz komina. Każdy z tych elementów ma inną rolę, więc nie da się poprawnie „oszczędzić” jednego i liczyć, że reszta to nadrobi.
| Element | Rola | Na co zwracam uwagę |
|---|---|---|
| Podajnik paliwa | Przyjmuje szczapy drewna i dopuszcza powietrze od dołu | Musi utrzymać pionowy słup paliwa i nie może być zbyt szeroki |
| Tunel spalania | Przenosi płomień do strefy dopalania | Ma być krótki, równy i dobrze wpięty w resztę układu |
| Riser | Buduje temperaturę i mocny ciąg | Wymaga bardzo dobrej izolacji i odpowiedniej wysokości |
| Beczka lub kapelusz | Oddaje część ciepła do pomieszczenia | Luz nad riserem nie może być przypadkowy |
| Masa akumulacyjna | Przechowuje energię i oddaje ją powoli | Im większa i lepiej zaprojektowana, tym dłuższe grzanie po wygaszeniu |
| Komin | Odprowadza spaliny i wspiera ciąg | Musi być dobrany do całego oporu przepływu, nie tylko „na oko” |
Wersję J-tube wybiera się najczęściej do prostych, ręcznie budowanych pieców, bo jest najbardziej intuicyjna. Batch box daje wygodniejszy jednorazowy załadunek, ale jest bardziej wrażliwy na detale konstrukcyjne, więc nie traktowałbym go jako „łatwiejszej” wersji dla pierwszego projektu. W praktyce wiele domowych realizacji zaczyna się właśnie od J-tube, bo łatwiej go zrozumieć i wyregulować.
Ta logika prowadzi bezpośrednio do wymiarów, bo w piecu rakietowym proporcje naprawdę robią różnicę.
Wymiary i proporcje, które decydują o pracy pieca
Przy tych piecach najwięcej błędów bierze się z myślenia, że kilka centymetrów „w tę czy we w tę” niczego nie zmieni. Zmieni, i to wyraźnie. W typowych planach domowych często spotyka się proporcję 1:2:4 dla podajnika, tunelu spalania i risera, a w jednym z dobrze opisanych projektów 6-calowych pojawiają się wartości około 5,5 x 5,5 cala dla podajnika, 21 cali dla tunelu spalania i 47 cali dla risera.
| Element | Orientacyjny wymiar | Znaczenie dla działania |
|---|---|---|
| System 6-calowy | Przekrój roboczy około 15 cm | Częsty kompromis między gabarytem a wydajnością |
| Podajnik paliwa | Około 14 x 14 cm w planach referencyjnych | Za szeroki osłabia słup paliwa, za wąski utrudnia załadunek |
| Tunel spalania | Około 53 cm | Powinien być krótki i utrzymywać przekrój układu |
| Riser | Około 119 cm | Im lepsza izolacja i odpowiednia wysokość, tym stabilniejszy ciąg |
| Luz nad beczką | Około 4-5 cm | Za mały dusi przepływ, za duży rozprasza ciepło |
| Izolacja wokół risera | Minimum około 5 cm | Zatrzymuje temperaturę tam, gdzie jest potrzebna do dopalania |
W praktyce nie patrzę na te liczby jak na dekorację projektu, tylko jak na punkt wyjścia do strojenia układu. W modelu opublikowanym w Applied Thermal Engineering zwrócono uwagę, że zbyt niski komin i zbyt mały luz nad beczką mogą wyraźnie osłabić pracę pieca. To dobrze pokazuje, że nawet prosty układ ma swoje granice tolerancji.
Gdy proporcje są ustawione rozsądnie, można przejść do materiałów. I tu też nie warto improwizować.
Materiały do rdzenia i obudowy
Tu najłatwiej przesadzić w obie strony: albo ktoś pcha do rdzenia wszystko, co jest pod ręką, albo inwestuje w materiały, które nie wnoszą nic poza kosztem. Ja wybieram prostą zasadę: rdzeń ma wytrzymać temperaturę, izolacja ma zatrzymać ciepło tam, gdzie jest potrzebne, a masa ma je potem odebrać i oddać powoli.
| Materiał | Gdzie go używam | Po co | Uwaga |
|---|---|---|---|
| Szamot i cegła ogniotrwała | Podajnik, tunel spalania, elementy rdzenia | Odporność na wysoką temperaturę i stabilny kształt | Nie zastępują dobrej izolacji wokół risera |
| Perlit lub vermikulit z gliną | Izolacja wokół risera | Utrzymanie bardzo wysokiej temperatury w strefie dopalania | Mieszanka musi być sucha i lekka |
| Stalowa beczka 200 l | Obudowa nad riserem | Szybkie oddawanie ciepła do pomieszczenia | Wymaga właściwego luzu i nie powinna dławić przepływu |
| Glina, piasek, kruszywo, cegła, kamień | Masa akumulacyjna | Magazynowanie energii i powolne oddawanie ciepła | Im większa masa, tym większe obciążenie konstrukcji |
| Stal ocynkowana, cienka blacha w rdzeniu, zwykły beton przy ogniu | Nie w rdzeniu | Nie powinny pracować w strefie najwyższej temperatury | To częsty błąd początkujących |
Metal w rdzeniu jest kuszący, bo łatwo go zdobyć i szybko się go montuje, ale w docelowym piecu zwykle robi więcej szkody niż pożytku. W gorącej strefie chcę mieć materiały, które znoszą temperaturę i nie zmieniają geometrii po kilku cyklach grzania. Dzięki temu układ pracuje przewidywalnie, a nie tylko „na próbę”.
Kolejny krok to pytanie ważniejsze dla właściciela domu niż dla samego majsterkowicza: gdzie taki piec ma realny sens, a gdzie będzie ciężarem.
Gdzie taki piec ma sens w domu, a gdzie lepiej go nie planować
W domu jednorodzinnym taki piec ma sens przede wszystkim tam, gdzie można go zbudować jako ciężki, centralnie ustawiony element wnętrza. Najlepiej czuje się w otwartej strefie dziennej, w warsztacie, oranżerii albo w domu, w którym ciepło z jednej masy rozchodzi się naturalnie po kilku pomieszczeniach. W małym, szczelnie podzielonym mieszkaniu robi się z tego raczej kłopot niż zaleta.
Na etapie projektu patrzę też na konstrukcję budynku. Ława albo łóżko akumulacyjne potrafią ważyć kilka ton, więc podłoga lub płyta muszą to przenieść bez zgadywania. Jeżeli planujesz taki piec w nowym domu, najlepiej uwzględnić go razem z kominem, układem pomieszczeń i miejscem na składowanie suchego opału. W modernizowanym budynku trzeba dodatkowo sprawdzić nośność stropu, dostęp serwisowy i przebieg istniejących przewodów kominowych.
| Przestrzeń | Ocena | Dlaczego |
|---|---|---|
| Otwart y salon z kuchnią | Bardzo dobre | Jedna masa może ogrzać większą strefę dzienną i stać się centralnym elementem wnętrza |
| Domek letniskowy lub warsztat | Dobre | Liczy się szybkie nagrzanie i długie oddawanie ciepła po wygaszeniu |
| Nowy dom w fazie projektu | Bardzo dobre | Łatwiej od razu przewidzieć komin, posadzkę i nośność strefy pod piec |
| Stary dom z istniejącym kominem | Średnie | Trzeba sprawdzić ciąg, przekroje i realną możliwość wpięcia układu |
| Małe mieszkanie | Słabe | Zwykle brakuje miejsca na masę akumulacyjną i sensowną pracę instalacji |
W praktyce traktuję ten typ ogrzewania jako instalację stacjonarną, a nie lekkie urządzenie, które można po prostu „postawić gdzieś w rogu”. To podejście oszczędza późniejszych rozczarowań. Jeśli układ nie pasuje do bryły domu, lepiej to zobaczyć na etapie projektu niż po zrobieniu podłóg i tynków.
Kiedy wiem już, gdzie piec ma stanąć, przechodzę do najczęstszych błędów. To zwykle najszybsza droga do zrozumienia, co naprawdę psuje taki układ.
Najczęstsze błędy, które psują ciąg i bezpieczeństwo
Najwięcej problemów w piecach rakietowych bierze się nie z „złego pomysłu”, tylko z kilku powtarzalnych pomyłek. Część z nich wygląda niewinnie na etapie budowy, ale potem kończy się dymieniem, słabym ciągiem albo pęknięciami po pierwszym sezonie. Poniżej zestawiam te, które widzę najczęściej.
| Błąd | Co się dzieje | Jak robię to lepiej |
|---|---|---|
| Za mokre drewno | Dymienie, smoła, słabe dopalanie i trudniejszy rozruch | Używam drewna sezonowanego, najlepiej o wilgotności poniżej 20% |
| Za długi lub zbyt kręty kanał spalin | Opór przepływu rośnie, ciąg słabnie | Utrzymuję możliwie prosty przebieg i nie rozbudowuję kanałów bez potrzeby |
| Za mały luz nad beczką | Układ się dusi i traci wydajność | Trzymam odstęp zgodny z projektem, a nie z „na oko” |
| Słaba izolacja risera | Niższa temperatura dopalania i gorsze spalanie gazów | Izoluję rdzeń materiałem wysokotemperaturowym, a nie przypadkową zasypką |
| Metal w gorącej strefie | Odkształcenia, przyspieszone zużycie i utrata geometrii | Metal zostawiam tam, gdzie nie pracuje bezpośrednio w płomieniu |
| Za szybkie pierwsze palenie świeżej konstrukcji | Para, pęknięcia, odspojenia i problemy z suszeniem | Rozgrzewam piec stopniowo, dając czas na bezpieczne wysychanie masy |
| Brak miejsca na czyszczenie i przegląd | Serwis staje się uciążliwy, a kanały szybciej zarastają osadem | Od początku zostawiam dostęp do rewizji i odkurzenia osadów |
Jeśli mam wskazać jeden wniosek z praktyki i z analiz modeli cieplnych, to jest to ten sam kierunek: geometria, izolacja i opory przepływu są ważniejsze niż deklarowana „moc” pieca. Nawet dobrze zrobiony układ traci, gdy ktoś lekceważy komin albo luz nad beczką. Z kolei staranny rozruch i porządny opał robią zaskakująco dużą różnicę.
Co sprawdzić, zanim kupisz cegły i zaczniesz murować
- Czy masz miejsce na rdzeń, masę akumulacyjną i wygodny dostęp serwisowy.
- Czy podłoga albo strop przeniesie ciężar konstrukcji bez dodatkowych wzmocnień.
- Czy istniejący komin ma sensowny przekrój, ciąg i możliwość czyszczenia.
- Czy jest doprowadzenie świeżego powietrza do spalania.
- Czy masz gdzie przechowywać naprawdę suche drewno.
- Czy projekt skonsultujesz z kominiarzem lub osobą, która zna instalacje na paliwo stałe.
Jeżeli te warunki są spełnione, piec rakietowy ma sens jako konkretna, bardzo praktyczna instalacja grzewcza. Jeśli nie, lepiej zacząć od porządnego projektu pomieszczenia i komina niż od murowania samego rdzenia. W takich systemach improwizacja bywa droższa niż staranny plan.
