Różnica między łącznikiem schodowym a krzyżowym wydaje się drobna, ale w praktyce decyduje o tym, czy światło w domu da się wygodnie obsługiwać z dwóch, trzech albo czterech miejsc. Poniżej rozkładam to na proste zasady: jak działa każdy z tych elementów, kiedy się go stosuje, jak wygląda typowy układ przewodów i gdzie najłatwiej popełnić błąd przy remoncie albo odbiorze instalacji.
Najkrócej: schodowy obsługuje dwa punkty, krzyżowy rozbudowuje układ o kolejne miejsca sterowania
- Łącznik schodowy stosuje się na początku i końcu układu sterowania światłem.
- Łącznik krzyżowy działa tylko jako element pośredni, między dwoma schodowymi.
- Do sterowania z trzech miejsc potrzebujesz zwykle 2 schodowych i 1 krzyżowego.
- Do sterowania z czterech miejsc układ rozbudowuje się do 2 schodowych i 2 krzyżowych.
- W nowym domu kluczowe jest nie tylko dobranie osprzętu, ale też zaplanowanie przewodów i głębokich puszek.
- Jeśli punktów sterowania ma być więcej, czasem lepiej rozważyć automatykę niż klasyczny łańcuch łączników.
Różnica między łącznikiem schodowym i krzyżowym
Najważniejsza różnica jest prosta: schodowy kończy i zaczyna układ, a krzyżowy tylko go przedłuża. Schodowy pozwala włączać i wyłączać jedno źródło światła z dwóch miejsc, na przykład z dołu i z góry schodów albo z dwóch końców korytarza. Krzyżowy nie działa samodzielnie, bo jego zadaniem jest przełączenie toru między dwoma schodowymi. Właśnie dlatego w schematach instalacyjnych krzyżowy pojawia się wyłącznie „pomiędzy” innymi łącznikami.
W praktyce schodowy ma zwykle trzy zaciski, a krzyżowy cztery. Schodowy przełącza fazę między przewodami korespondencyjnymi, czyli przewodami łączącymi dwa punkty sterowania. Krzyżowy z kolei zamienia te przewody miejscami, dzięki czemu zmienia stan lampy bez potrzeby prowadzenia osobnego zasilania do każdego włącznika. Na rynku osprzętu spotkasz najczęściej klasy 10AX i 250 V, ale zawsze warto sprawdzić konkretny model, bo producenci oferują różne serie i wykonania.
| Cecha | Łącznik schodowy | Łącznik krzyżowy |
|---|---|---|
| Rola w układzie | Początek i koniec sterowania | Element pośredni |
| Czy działa samodzielnie | Tak | Nie |
| Typowa liczba zacisków | 3 | 4 |
| Liczba miejsc sterowania | 2 punkty | Rozszerza układ do 3 i więcej punktów |
| Najczęstsze zastosowanie | Schody, korytarz, sypialnia | Długi korytarz, komunikacja wielopunktowa, dom piętrowy |
Jak pokazują schematy Ospel, krzyżowy współpracuje z dwoma schodowymi i właśnie to odróżnia go od prostszego łącznika. Z tego wynika też praktyczny wniosek: jeśli projektujesz tylko dwa punkty sterowania, krzyżowy nie jest potrzebny. To prowadzi do pytania, ile punktów naprawdę chcesz mieć przy jednym obwodzie.
Jak działa układ z dwóch, trzech i czterech punktów

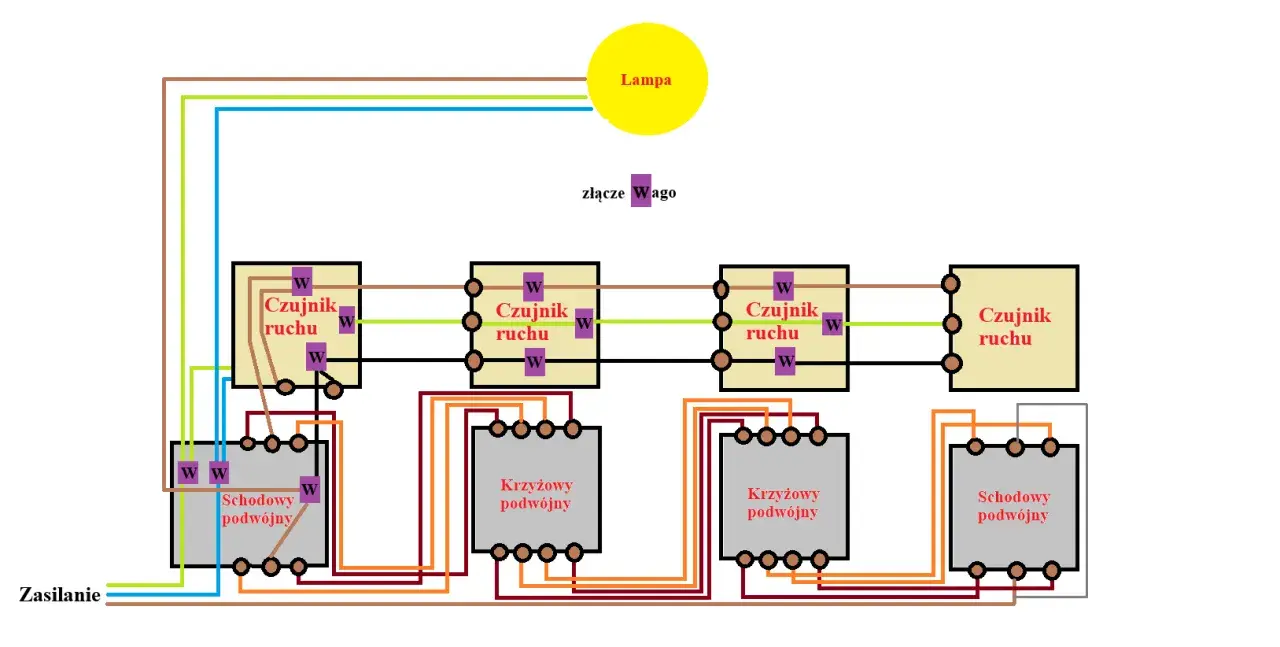

Najlepiej myśleć o tym nie jako o pojedynczych włącznikach, tylko jako o całym układzie. Dwa punkty sterowania dają dwa łączniki schodowe. Trzeci punkt wymaga wstawienia łącznika krzyżowego między nimi. Czwarty punkt to już kolejny krzyżowy w łańcuchu. Tak właśnie buduje się wygodne sterowanie światłem w domu o bardziej rozbudowanej komunikacji.
- Dwa punkty - jeden schodowy przy wejściu, drugi przy wyjściu. To klasyka dla schodów i korytarza.
- Trzy punkty - dwa schodowe na końcach i jeden krzyżowy pośrodku. To częsty układ w długim ciągu komunikacyjnym.
- Cztery punkty - dwa schodowe plus dwa krzyżowe. Tak robi się sterowanie w budynkach, gdzie użytkownik ma wejścia z kilku stron.
W instalacji korespondencyjnej przewody między łącznikami prowadzą sygnał przełączania, a nie zasilają samą lampę. Neutralny i ochronny zwykle trafiają bezpośrednio do oprawy, a nie przez klawisze. To ważne, bo w starych mieszkaniach czasem ktoś zakłada, że każdy przewód musi „przejść przez włącznik” - i wtedy zaczynają się niepotrzebne komplikacje. Przy większej liczbie punktów sterowania liczy się też porządek w oznaczeniach żył, bo pomyłka w przewodach korespondencyjnych potrafi odwrócić logikę całego układu.
Jeśli układ ma być naprawdę wygodny, ja zawsze patrzę na niego jak na trasę użytkownika, a nie tylko na schemat w puszce. To naturalnie prowadzi do pytania, gdzie taki układ sprawdza się najlepiej.
Gdzie taki układ ma największy sens w domu
Najczęściej wygrywają miejsca, w których człowiek wchodzi z jednej strony, a wychodzi z drugiej albo zmienia kierunek ruchu po drodze. W domu jednorodzinnym są to przede wszystkim schody, korytarz, wiatrołap, garaż, zejście do piwnicy i przejścia między strefą dzienną a nocną. W mieszkaniu podobnie działa długi hol, wejście do sypialni albo przejście między salonem a tarasem.
Warto też myśleć o wygodzie użytkowej, nie tylko o technice. W praktyce największą różnicę czuć tam, gdzie nie chcesz wracać do drugiego końca pomieszczenia, żeby zgasić światło. Długi korytarz czy klatka schodowa bez takiego rozwiązania szybko zaczynają irytować. Z drugiej strony w małej garderobie albo krótkim przedsionku dodatkowy krzyżowy zwykle nie daje realnej korzyści, więc dokładanie go na siłę nie ma sensu.
W nowych inwestycjach patrzę na to jeszcze szerzej: układ sterowania warto dopasować do sposobu życia domowników. Jeśli jedno miejsce ma kilka wejść, a światło ma działać intuicyjnie, wtedy schodowy i krzyżowy naprawdę pracują na komfort. Skoro wiadomo już, gdzie to ma sens, przechodzę do kwestii, która najczęściej decyduje o późniejszym zadowoleniu z instalacji, czyli do okablowania.
Jak zaplanować okablowanie, żeby instalacja była wygodna
Tu pojawia się najwięcej nieporozumień. Przy dwóch punktach sterowania do pierwszego i ostatniego łącznika prowadzi się zwykle po trzy żyły sterujące, a w środku układu krzyżowego potrzebne są cztery żyły między wejściem i wyjściem przełączania. Do tego dochodzi osobno zasilanie i przewód do oprawy, które nie zawsze biegną tym samym śladem, więc sama liczba żył widoczna w puszce nie zawsze mówi całą prawdę.
Z praktycznego punktu widzenia pilnuję czterech rzeczy:
- Głębokie puszki - przy kilku przewodach montaż robi się po prostu wygodniejszy.
- Jednoznaczne oznaczenie żył - szczególnie przewodów korespondencyjnych.
- Spójna seria osprzętu - przy większej instalacji to ułatwia późniejszą wymianę klawiszy lub ramek.
- Przemyślane miejsce montażu - w korytarzu czy na schodach klawisz powinien być tam, gdzie ręka szuka go naturalnie.
Warto też pamiętać o jednym ograniczeniu: klasyczny układ schodowo-krzyżowy dobrze działa, ale nie jest najlepszy do wszystkiego. Jeśli planujesz bardzo dużo punktów sterowania albo chcesz sceny świetlne, ściemnianie i integrację z czujnikami, prosta logika łączników zaczyna się robić mało elastyczna. Wtedy lepiej myśleć o rozwiązaniu systemowym już na etapie projektu. Zanim jednak do tego dojdziemy, jest jeszcze kwestia ceny, która często wpływa na wybór bardziej niż sama technika.
Ile kosztuje sam osprzęt i kiedy warto dopłacić
Różnice cenowe nie są dramatyczne, ale istnieją. W katalogach producentów osprzętu, takich jak Kontakt-Simon i Legrand, podstawowe mechanizmy schodowe zwykle zaczynają się mniej więcej od 22-30 zł, a krzyżowe od 28-38 zł. Wersje dekoracyjne, podświetlane albo podwójne potrafią wejść wyraźnie wyżej, często w okolice 50-80 zł i więcej za element, zależnie od serii i wykończenia.
Ja dopłaty nie traktuję jako kaprysu, tylko jako decyzję funkcjonalną. Warto wydać więcej, jeśli:
- łącznik ma pracować w miejscu intensywnie używanym,
- zależy ci na spójnym wyglądzie całego mieszkania,
- potrzebujesz podświetlenia orientacyjnego,
- układ ma być rozbudowywany etapami i chcesz mieć zapas jakościowy.
Jeśli budżet jest napięty, rozsądniej wydać więcej na prawidłowe okablowanie i głębokie puszki niż na najbardziej efektowny klawisz. Dobry osprzęt wygląda lepiej, ale to przewody i logika połączeń decydują, czy całość będzie działać bez niespodzianek. A to prowadzi prosto do najczęstszych błędów, które widuję przy takich instalacjach.
Najczęstsze błędy przy montażu i wyborze
Najbardziej klasyczny błąd to próba użycia krzyżowego tam, gdzie wystarczyłby zwykły schodowy. Drugi, równie częsty, to pomylenie końców układu i wstawienie krzyżowego na jednym z końców. Taki łącznik nie ma wtedy szans pracować poprawnie, bo nie został zaprojektowany jako samodzielny punkt sterowania.
Problematyczne bywają też rzeczy mniej oczywiste:
- za płytka puszka, która utrudnia ułożenie przewodów,
- brak oznaczenia przewodów korespondencyjnych,
- podświetlane klawisze dobrane bez sprawdzenia kompatybilności z konkretną instalacją,
- zakup osprzętu „na oko” bez sprawdzenia liczby miejsc sterowania,
- samodzielne przeróbki przy zasilaniu 230 V bez sprawdzenia schematu i pomiarów.
Warto też uważać na nadmierne upraszczanie tematu. Nieraz ktoś zakłada, że skoro ma trzy miejsca sterowania, to wystarczą trzy identyczne łączniki. Tak nie jest. W tym układzie liczy się rola każdego elementu, a nie tylko liczba klawiszy. Jeśli punktów sterowania zaczyna być więcej, naturalnie pojawia się pytanie, czy nie lepiej odejść od klasycznego rozwiązania.
Kiedy lepiej pójść w automatykę niż w klasyczne łączniki
Jeżeli chcesz sterować oświetleniem z czterech, pięciu albo większej liczby miejsc, klasyczny łańcuch schodowych i krzyżowych zaczyna być coraz mniej elegancki. Da się go rozbudowywać, ale instalacja robi się bardziej rozgałęziona, a serwisowanie i późniejsze zmiany są trudniejsze. W takich sytuacjach sens ma przekaźnik bistabilny albo system smart, gdzie przyciski sterują modułem, a nie bezpośrednio całym łańcuchem przełączeń.
To rozwiązanie ma swoje plusy: łatwiej dodać kolejne punkty, można włączyć sceny świetlne, czasem dochodzi automatyka czasowa lub czujniki ruchu. Minusem jest większa złożoność i zwykle wyższy koszt startowy. Dlatego ja traktuję automatykę jako dobry wybór wtedy, gdy układ ma być rozwijany, a nie tylko „żeby dało się zgasić światło z trzech miejsc”. Dla prostego korytarza klasyczny zestaw schodowy plus krzyżowy nadal wygrywa prostotą i czytelnością.
Przy planowaniu domu lub mieszkania najważniejsze jest więc nie to, jaki osprzęt wygląda lepiej na półce, ale ile realnie punktów sterowania będzie potrzebne w codziennym użytkowaniu. Jeśli to ustalisz na etapie projektu, unikniesz później przeróbek, zbędnych kosztów i kabli dociąganych „na raty”.
Co sprawdziłbym przed zamówieniem elektryki w domu lub mieszkaniu
Przed zleceniem instalacji pytam o kilka bardzo konkretnych rzeczy: ile miejsc ma sterować światłem, gdzie będą wejścia do pomieszczenia, czy w grę wchodzi schody albo długi korytarz, czy planowane są ściemniacze i czy elektryk przewiduje głębokie puszki. Taki krótki audyt na papierze zwykle oszczędza później najwięcej czasu.
- Sprawdź, czy układ ma być dwu-, trzy- czy czteropunktowy.
- Ustal, gdzie dokładnie mają znaleźć się łączniki.
- Poproś o oznaczenie przewodów korespondencyjnych na etapie montażu.
- Zostaw zapas miejsca w puszkach i przy oprawach.
- Jeśli planujesz rozbudowę, rozważ automatykę zamiast dokładania kolejnych krzyżowych.
W dobrze zaplanowanej instalacji schodowy i krzyżowy nie są „detalami osprzętowym”, tylko częścią wygody całego domu. Jeśli projekt zaczyna się od liczby punktów sterowania, a nie od przypadkowo wybranego klawisza, później po prostu żyje się wygodniej.
