Najkrótsza odpowiedź o literze L w instalacji
- L to przewód fazowy, a nie opis natężenia prądu ani osobny „rodzaj” zasilania.
- W domowej instalacji obok L występują zwykle N jako przewód neutralny i PE jako przewód ochronny.
- W nowych instalacjach L ma najczęściej kolor brązowy, czarny albo szary, ale w starszych mieszkaniach nie wolno ufać wyłącznie kolorom.
- Najważniejsze zastosowanie L w domu to gniazda, łączniki światła, oprawy i rozdzielnica.
- Jeśli oznaczenia budzą wątpliwości, bezpieczniej jest wykonać pomiar niż zgadywać.
Co oznacza litera L w instalacji domowej
Najprościej mówiąc, L to przewód fazowy. To właśnie na nim względem przewodu neutralnego pojawia się napięcie z sieci, zwykle 230 V w typowej instalacji jednofazowej w mieszkaniu. W języku elektryków litera L pochodzi od „line”, czyli toru zasilającego, a nie od słowa „prąd”.
W praktyce ma to znaczenie wszędzie tam, gdzie zasilasz urządzenie, włączasz lampę albo sprawdzasz obwód po awarii. Jeśli urządzenie działa na prądzie przemiennym, L wyznacza stronę „aktywną” instalacji, a N zamyka obwód jako przewód neutralny. W instalacji trójfazowej spotkasz jeszcze oznaczenia L1, L2 i L3, czyli trzy oddzielne fazy zasilania.
To rozróżnienie wygląda technicznie, ale naprawdę ma wymiar praktyczny: od niego zależy, czy wyłącznik odcina właściwy tor, czy oprawa nie zostaje pod napięciem po wyłączeniu światła i czy rozdzielnica jest czytelna dla osoby, która będzie w niej pracować później. A skoro wiadomo już, co oznacza sama litera, warto przejść do tego, jak czytać cały zestaw oznaczeń.
Jak czytać L, N i PE bez zgadywania
W domowej instalacji najczęściej spotkasz trzy podstawowe oznaczenia. Każde z nich pełni inną funkcję i nie warto ich mieszać, bo właśnie tu pojawia się najwięcej błędów przy remontach i wymianie osprzętu.

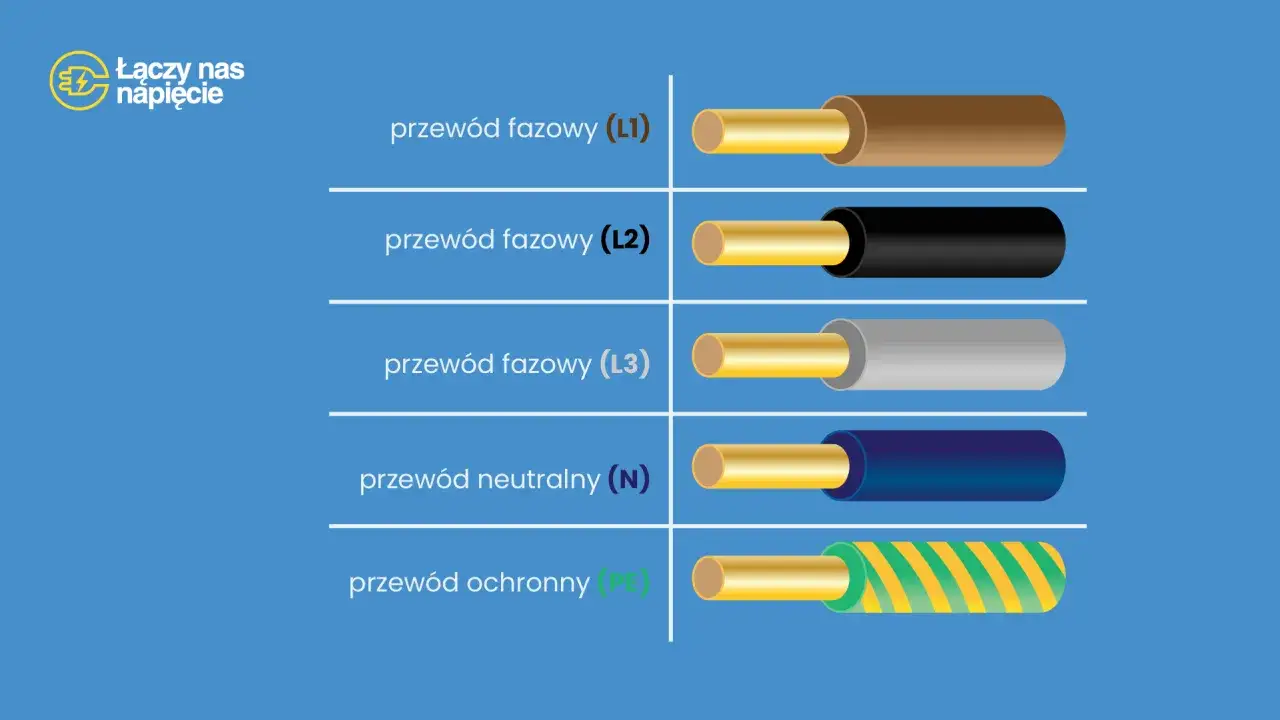

| Oznaczenie | Rola w instalacji | Typowy kolor w nowych instalacjach | Co to oznacza w praktyce |
|---|---|---|---|
| L | Przewód fazowy | Brązowy, czarny lub szary | Doprowadza napięcie robocze do obwodu |
| N | Przewód neutralny | Niebieski | Stanowi tor powrotny prądu roboczego |
| PE | Przewód ochronny | Żółto-zielony | Chroni przed porażeniem i prowadzi prądy uszkodzeniowe |
| L1, L2, L3 | Trzy fazy w zasilaniu trójfazowym | Brązowy, czarny, szary | Występują tam, gdzie potrzebne jest zasilanie trójfazowe |
Kolor jest ważną wskazówką, ale nie traktuję go jak dowodu ostatecznego. W starszych instalacjach barwy przewodów bywały inne, a po kilku remontach w jednym mieszkaniu można trafić na mieszankę dawnych i nowych standardów. Dlatego kolor pomaga, ale pomiar rozstrzyga.
Jest jeszcze jedna rzecz, o której wiele osób zapomina: niebieski przewód powinien pełnić rolę neutralnego, a żółto-zielony ochronnego. Jeżeli któryś z tych przewodów został użyty do czegoś innego, instalacja wymaga sprawdzenia i opisania, a nie dalszego „dogadania się” z nią na oko. To prowadzi wprost do miejsc, w których L ma największe znaczenie na co dzień.
Gdzie L ma znaczenie najbardziej w mieszkaniu
W domu litera L nie jest abstrakcją z rysunku technicznego. Ja najczęściej widzę jej znaczenie w czterech miejscach: przy gniazdach, przy łącznikach światła, przy oprawach oświetleniowych i w rozdzielnicy. W każdym z tych punktów błąd wygląda trochę inaczej, ale konsekwencja bywa podobna: brak komfortu, awaria albo ryzyko porażenia.
Gniazda i wtyczki
W gnieździe L wskazuje tor zasilający, który powinien być zgodny z opisem obwodu i zasadami wykonania instalacji. W praktyce ważniejsze od samego „położenia” przewodu jest to, czy instalacja została wykonana konsekwentnie i czy osoba serwisująca wie, co jest fazą, neutralnym i ochronnym. Jeśli gniazdo jest źle oznaczone albo zasilanie miesza się z obwodami starego typu, problem wróci przy pierwszej naprawie albo wymianie osprzętu.
Łączniki światła
Tu L ma szczególne znaczenie, bo to przewód fazowy powinien być rozłączany przez wyłącznik, a nie neutralny. Jeśli ktoś odcina N zamiast L, lampa może zgasnąć, ale część oprawy nadal pozostaje pod napięciem. To jeden z tych błędów, których nie widać od razu, a które wychodzą przy wymianie źródła światła albo przy dotknięciu elementów oprawy.
Przeczytaj również: Naczynie przeponowe - Gdzie montować? Uniknij kosztownych błędów!
Oprawy i rozdzielnica

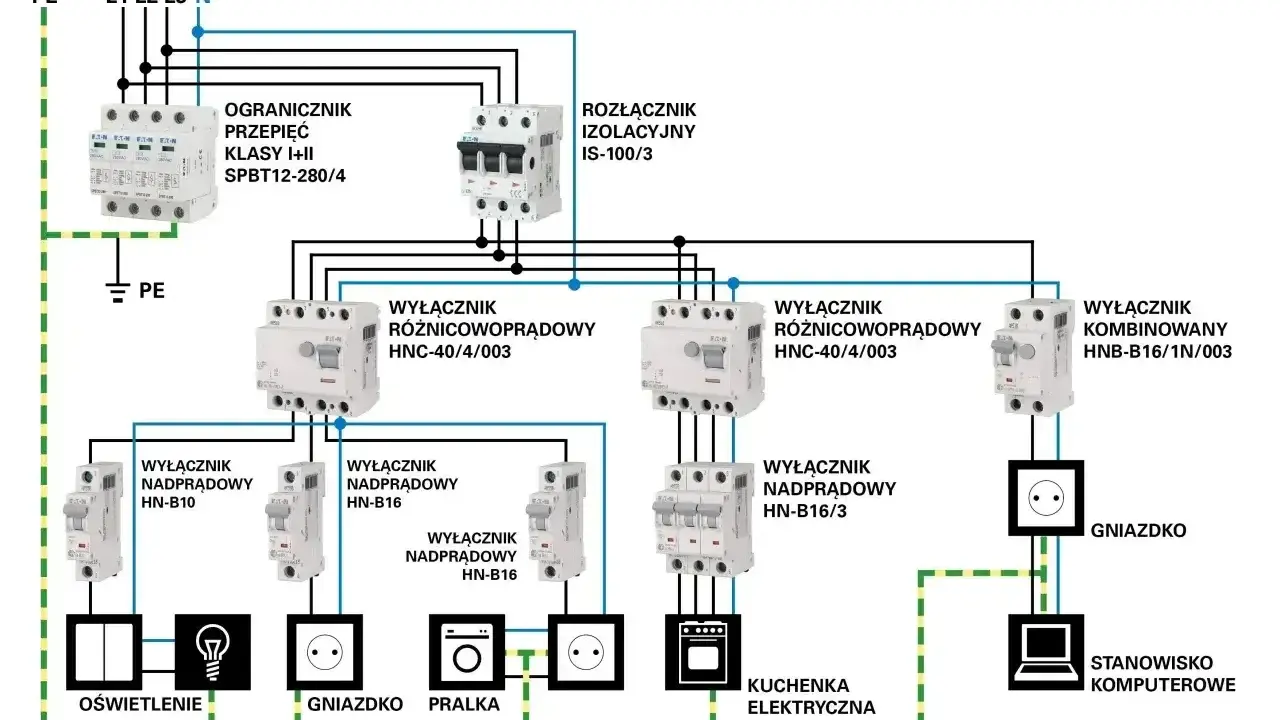

Przy podłączaniu lamp, kinkietów i innych opraw zacisk L zwykle oznacza wejście fazy albo przewód sterowany przez wyłącznik. W rozdzielnicy z kolei oznaczenia L pomagają uporządkować obwody i uniknąć pomyłek przy zabezpieczeniach, wyłącznikach różnicowoprądowych i rozdziale faz. Przy większych mieszkaniach albo domach jednorodzinnych to właśnie czytelne L1, L2 i L3 decydują o tym, czy obciążenie rozkłada się sensownie.
Jeśli mam wyciągnąć z tego jedną praktyczną zasadę, to brzmi ona tak: L trzeba traktować jako przewód, który prowadzi energię do odbiornika, a nie jako detal do zignorowania. A żeby nie pomylić go w realnej pracy, trzeba umieć go bezpiecznie sprawdzić.
Jak bezpiecznie sprawdzić przewód fazowy w mieszkaniu
Nie polegam na samym kolorze izolacji, gdy mam choć cień wątpliwości. W instalacji domowej lepiej poświęcić pięć minut na sprawdzenie niż potem szukać przyczyny zwarcia, buczenia lampy albo przypadkowego wyzwalania zabezpieczeń. Jeśli ktoś nie czuje się pewnie przy pomiarach, to jest dokładnie ten moment, w którym warto przerwać pracę.
- Wyłącz zasilanie obwodu w rozdzielnicy i upewnij się, że napięcie rzeczywiście zniknęło.
- Sprawdź opis bezpiecznika albo wyłącznika, żeby wiedzieć, który obwód obsługujesz.
- Użyj dwubiegunowego próbnika napięcia albo multimetru ustawionego na pomiar napięcia AC.
- Porównaj odczyt z przewodem neutralnym N lub ochronnym PE, a nie z intuicją i kolorem samej izolacji.
- Po identyfikacji oznacz przewody, żeby kolejna osoba nie musiała powtarzać tego samego testu.
Jednobiegunowy próbnik bywa pomocny, ale traktuję go raczej jako narzędzie orientacyjne niż rozstrzygające. Najwięcej pewności daje pomiar wykonany świadomie i w dobrze opisanym obwodzie. Z tego powodu następny temat jest ważny szczególnie w starszych mieszkaniach, gdzie kolory i opisy potrafią wprowadzić w błąd.
Dlaczego w starszych mieszkaniach nie ufam samemu kolorowi
W lokalach modernizowanych etapami bardzo łatwo trafić na przewody, które na pierwszy rzut oka wyglądają poprawnie, ale w rzeczywistości nie odpowiadają już dzisiejszym standardom. Czasem wymieniono tylko fragment instalacji, czasem ktoś naprawił przewód „po swojemu”, a czasem w ścianie nadal pracuje układ starszego typu z przewodem PEN, czyli ochronno-neutralnym. To właśnie dlatego w starym mieszkaniu sama barwa izolacji nie wystarcza do identyfikacji.
Jeżeli kupuję lub odbieram lokal po remoncie, zwracam uwagę na trzy sygnały ostrzegawcze: brak opisu obwodów, mieszanie starych i nowych kolorów oraz brak spójności między gniazdami, łącznikami i rozdzielnicą. To nie musi od razu oznaczać awarii, ale zwykle mówi jedno: instalacja wymaga sprawdzenia, a nie kosmetyki.
W takich sytuacjach najlepiej działa prosta zasada: najpierw identyfikacja, potem montaż, na końcu opis. Jeśli przewody zostały już ustalone pomiarowo, warto je oznaczyć koszulką, markerem lub opisem w rozdzielnicy. To drobiazg, który po kilku miesiącach oszczędza sporo nerwów podczas kolejnej naprawy albo wymiany osprzętu.
Najczęstsze pomyłki przy oznaczeniu L i ich skutki
W praktyce błędy powtarzają się zaskakująco podobnie. Nie chodzi zwykle o spektakularne awarie, tylko o drobne skróty myślowe, które w instalacji elektrycznej szybko robią się kosztowne. Poniżej zestawiam te, które spotykam najczęściej.- Mylenie fazy z neutralnym na podstawie koloru - szczególnie w starszych lokalach, gdzie izolacja nie trzyma współczesnych standardów.
- Rozłączanie niewłaściwego przewodu w łączniku - lampa gaśnie, ale oprawa nadal może być pod napięciem.
- Brak spójności w całym mieszkaniu - jedno gniazdo podłączone „po swojemu” utrudnia późniejszy serwis.
- Ignorowanie przewodu PEN w starych instalacjach - to nie jest detal do poprawy bez wiedzy i pomiarów.
- Brak opisu po remoncie - dziś wszystko działa, ale za pół roku nikt nie wie, co jest czym.
Skutki takich pomyłek są różne, ale najczęściej kończą się jednym z trzech scenariuszy: wyzwalaniem zabezpieczeń, awarią osprzętu albo realnym zagrożeniem porażeniem. Dlatego przy pracach domowych nie traktuję L jako formalności. To punkt odniesienia, od którego zaczyna się porządna, bezpieczna instalacja. I właśnie na tym najlepiej zakończyć temat praktyczną zasadą do zapamiętania.
Jedna zasada, która chroni przed większością błędów przy przewodach
Jeśli miałbym zostawić czytelnika z jedną myślą, byłaby bardzo prosta: nie zgaduj, tylko sprawdzaj. Litera L mówi, gdzie jest faza, ale nie zwalnia z myślenia o całym układzie przewodów, o stanie instalacji i o tym, czy obwód był wcześniej modernizowany. W mieszkaniu to szczególnie ważne, bo jedna niepewna puszka potrafi zepsuć obraz całej instalacji.
Ja zawsze wolę, gdy gniazda, łączniki i rozdzielnica są opisane czytelnie, a przewody mają potwierdzone funkcje. To daje spokój przy remoncie, ułatwia diagnozę usterek i zmniejsza ryzyko, że ktoś po latach pomyli tor zasilający z ochronnym albo neutralnym. Jeśli oznaczenie L budzi wątpliwości, to nie jest sygnał do improwizacji, tylko do pomiaru albo wezwania elektryka.
