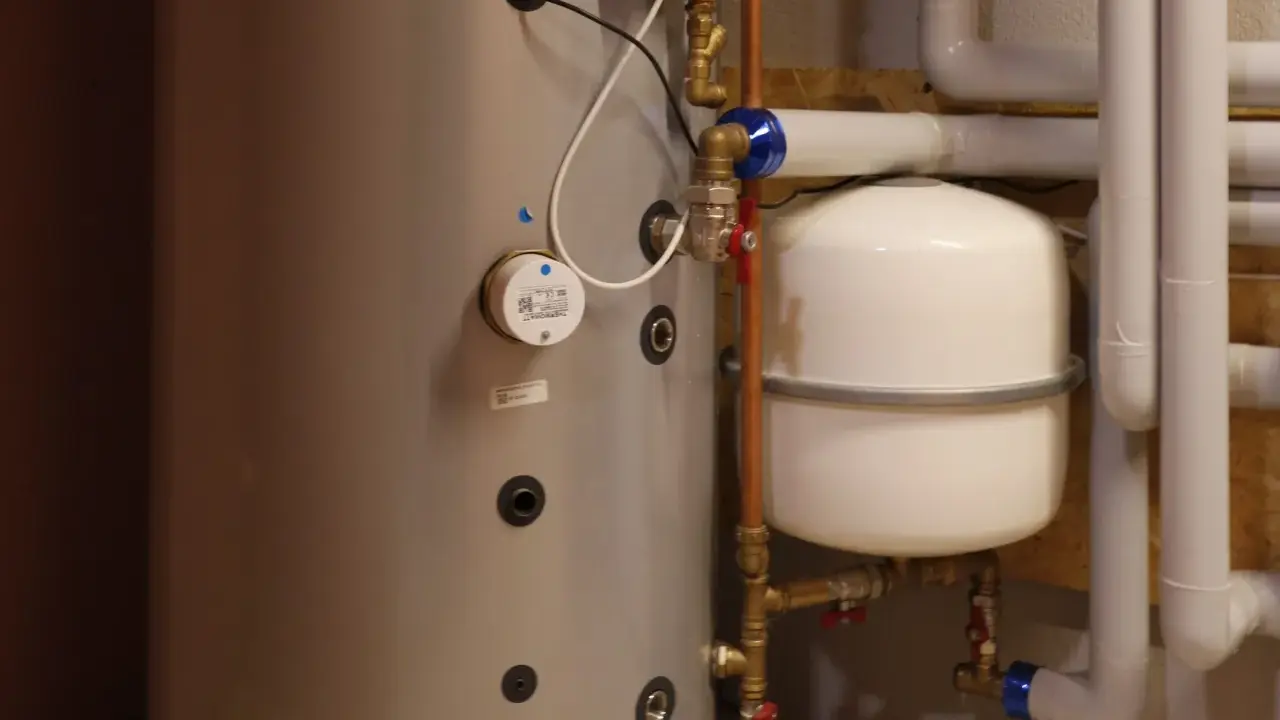

W praktyce odpowiedź na pytanie, gdzie montujemy naczynie przeponowe, jest dość jednoznaczna: w instalacji c.o. najczęściej wpinam je na powrocie, możliwie blisko źródła ciepła i po stronie, która daje stabilne ciśnienie dla całego obiegu. W tym tekście pokazuję, jak znaleźć właściwe miejsce, czego unikać przy montażu oraz czym różni się instalacja grzewcza od układu c.w.u., bo właśnie tu najczęściej pojawiają się kosztowne pomyłki.
Najkrócej o miejscu montażu naczynia w instalacji
- W c.o. naczynie przeponowe montuje się zwykle na powrocie, blisko kotła lub innego źródła ciepła.
- Najlepszy punkt to strona ssawna pompy obiegowej, czyli miejsce, które stabilizuje ciśnienie w całej instalacji.
- Nie powinno się go odcinać przypadkowym zaworem ani wkładać za elementami, które zmieniają hydraulikę obiegu.
- Jeśli temperatura w miejscu montażu robi się zbyt wysoka, trzeba odsunąć naczynie albo zastosować rozwiązanie pośrednie.
- W instalacji c.w.u. zbiornik trafia na zimną wodę, a nie na stronę gorącej wody.

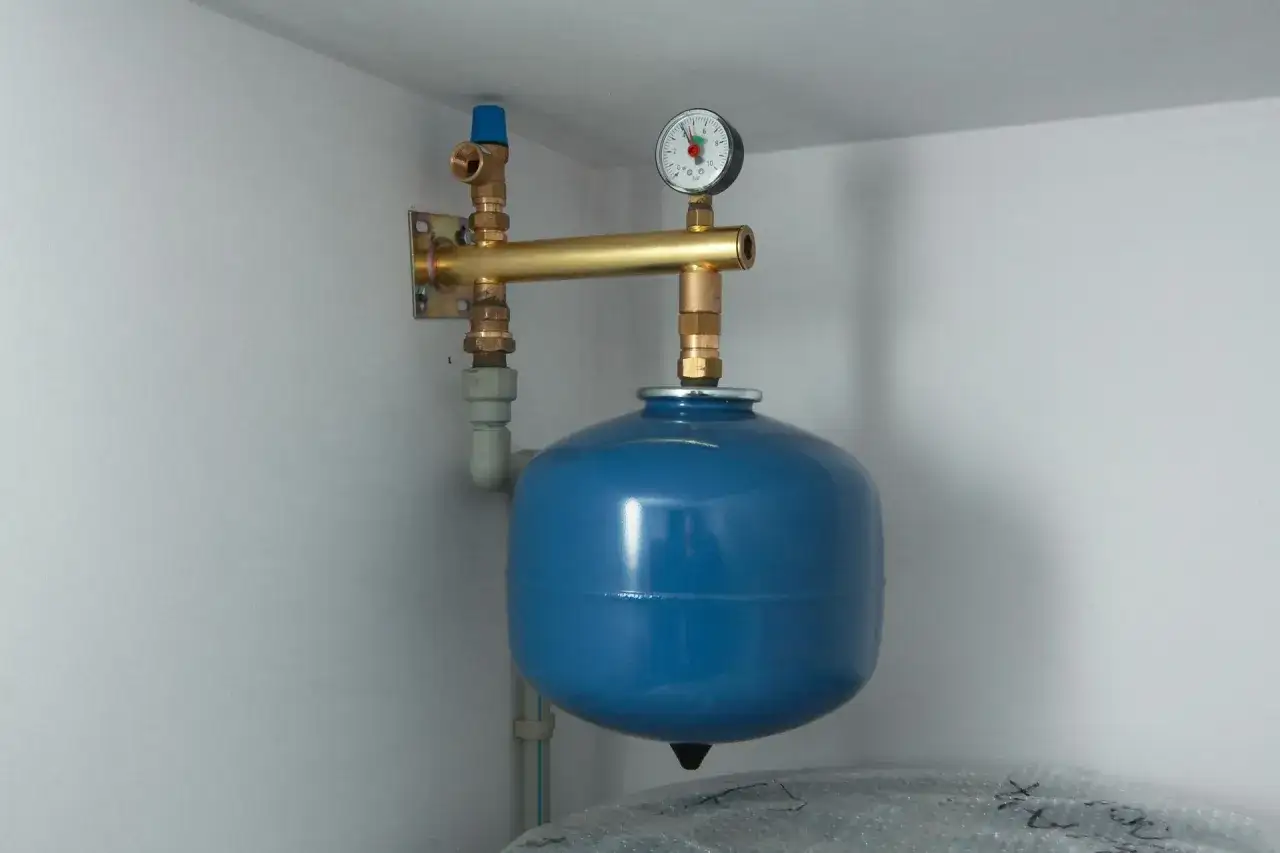

Gdzie w instalacji c.o. umieścić naczynie przeponowe
Najbezpieczniejszy i najczęściej zalecany punkt to powrót do kotła, możliwie blisko źródła ciepła. Ja zwykle szukam miejsca, w którym naczynie „widzi” całe ciśnienie instalacji, ale nie pracuje w najwyższej temperaturze i nie jest oddzielone od układu dodatkowymi przeszkodami hydraulicznymi.W praktyce chodzi o punkt, który instalatorzy nazywają punktem stałego ciśnienia. Jeśli w tym miejscu pompa zaczyna pracować, instalacja nie powinna wpadać w niepotrzebne spadki ciśnienia po drugiej stronie obiegu. To właśnie dlatego naczynie najczęściej trafia po stronie ssawnej pompy, a nie na jej tłoczeniu.
| Miejsce montażu | Ocena | Dlaczego tak / dlaczego nie |
|---|---|---|
| Powrót przy kotle | Najlepsze | Niższa temperatura, stabilne ciśnienie, prosty serwis i poprawna praca układu. |
| Strona ssawna pompy | Bardzo dobre | Ogranicza ryzyko spadków ciśnienia i zasysania powietrza do instalacji. |
| Zasilanie tuż za źródłem ciepła | Tylko warunkowo | Bywa zbyt gorące dla przepony i wymaga sprawdzenia zaleceń producenta. |
| Daleko od kotła, na przypadkowym odgałęzieniu | Słabe | Układ reaguje wolniej, a ciśnienie może zmieniać się w nieprzewidywalny sposób. |
| Za zaworem zwrotnym lub odcinającym | Złe | Ryzyko odcięcia naczynia od instalacji albo zaburzenia jego działania. |
Jeżeli mam zapamiętać tylko jedną zasadę, to brzmi ona tak: naczynie ma być blisko źródła ciepła i po stronie, która utrzymuje ciśnienie pod kontrolą. Od tego zależy, czy instalacja będzie pracować spokojnie, czy zacznie się bronić przed zapowietrzaniem i skokami ciśnienia. A skoro to już jasne, przejdźmy do tego, dlaczego właśnie ten punkt działa najlepiej.
Dlaczego powrót działa lepiej niż zasilanie
Powrót wygrywa z zasilaniem z dwóch bardzo konkretnych powodów: temperatura i hydraulika. W materiałach Caleffi ta zasada pojawia się wprost: dla układów grzewczych poprawny montaż dotyczy rury powrotnej, czyli tej z chłodniejszą wodą, a gdy w miejscu montażu temperatura przekracza około 70°C, warto zastosować rozwiązanie pośrednie, które odsunie naczynie od nadmiernego ciepła.
Wysoka temperatura nie jest tylko teorią. Przepona starzeje się szybciej, a cała armatura pracuje w trudniejszych warunkach. W praktyce oznacza to krótszą żywotność elementu, większe ryzyko błędów serwisowych i mniej przewidywalną pracę instalacji przy dużych zmianach temperatury.
- Niższa temperatura oznacza mniejsze obciążenie przepony i dłuższą pracę naczynia.
- Lepsza stabilizacja ciśnienia pomaga pompie obiegowej pracować bez niepotrzebnych spadków po stronie układu.
- Łatwiejszy serwis daje realną korzyść przy przeglądach i kontroli ciśnienia wstępnego.
- Mniej zapowietrzania to efekt poprawnego umieszczenia naczynia po stronie, gdzie ciśnienie nie „ucieka” podczas pracy pompy.
To prowadzi do kolejnego etapu: nawet dobre miejsce nie wystarczy, jeśli sam montaż jest wykonany byle jak. Tu liczy się kolejność i logika całego wpięcia.
Jak zamontować naczynie przeponowe krok po kroku
W praktyce nie zaczynam od samego zbiornika, tylko od analizy układu. Najpierw wybieram punkt wpięcia, potem sprawdzam dostęp do serwisu i dopiero na końcu dopasowuję armaturę. Taka kolejność oszczędza późniejszych przeróbek.
- Wybierz krótki odcinek powrotu przy kotle, pompie lub innym źródle ciepła.
- Wstaw trójnik lub króciec tak, aby połączenie było możliwie krótkie i bez zbędnych przewężeń.
- Zadbaj o dostęp do naczynia, bo trzeba je później sprawdzić, skontrolować ciśnienie i ewentualnie wymienić.
- Użyj armatury serwisowej tylko wtedy, gdy jest do tego przeznaczona i zabezpieczona przed przypadkowym zamknięciem.
- Sprawdź ciśnienie wstępne przed uruchomieniem instalacji, bo samo poprawne miejsce montażu nie naprawi złego nastawu.
Jak podaje AFRISO, w instalacji zamkniętej nie wolno traktować zabezpieczeń jak zwykłych odcinków rurociągu do dowolnego odcinania. To ważne również przy naczyniu: jeśli instalator daje element serwisowy, ma on służyć kontroli i obsłudze, a nie przypadkowemu odcięciu układu.
Po takim montażu instalacja zwykle zachowuje się przewidywalnie. Ale wystarczy jeden zły detal, żeby cała logika przestała działać, dlatego warto znać typowe błędy.
Najczęstsze błędy, które psują pracę instalacji
Najczęściej widzę nie problem z samym zbiornikiem, tylko z jego lokalizacją. Ludzie montują naczynie „tam, gdzie akurat jest miejsce”, a potem dziwią się, że ciśnienie skacze, zawór bezpieczeństwa kapie albo układ trzeba regularnie odpowietrzać.
| Błąd | Skutek | Co zrobić zamiast tego |
|---|---|---|
| Montaż na gorącym zasilaniu bez potrzeby | Szybsze zużycie przepony i większe obciążenie całego naczynia | Przenieść zbiornik na powrót lub zastosować element pośredni. |
| Umieszczenie za pompą na tłoczeniu | Spadki ciśnienia, zapowietrzanie i gorsza stabilność obiegu | Wpiąć naczynie po stronie ssawnej pompy. |
| Wstawienie zaworu, który można łatwo zamknąć | Naczynie przestaje pracować z instalacją | Stosować tylko armaturę przeznaczoną do takiego zastosowania. |
| Upchnięcie zbiornika w miejscu bez dostępu | Trudny serwis i brak kontroli stanu instalacji | Zostawić miejsce na pomiar, wymianę i obsługę. |
| Zły dobór pojemności | Ciśnienie nadal faluje mimo poprawnego montażu | Policzyć pojemność do konkretnej instalacji, a nie dobierać „na oko”. |
Jeśli miałbym wskazać jeden błąd, który najbardziej szkodzi, to byłoby właśnie umieszczenie naczynia po niewłaściwej stronie pompy. To drobiazg na rysunku, ale w pracy instalacji robi ogromną różnicę. Następny krok to już dopasowanie rozwiązania do konkretnego źródła ciepła.
Jak to się różni w kotle gazowym, pompie ciepła i c.w.u.
Kocioł gazowy
W kotłach gazowych naczynie przeponowe bywa fabrycznie wbudowane, zwłaszcza w urządzeniach wiszących. Jeśli instalacja jest większa albo ma sporo odbiorników, dodatkowe naczynie montuję zwykle na powrocie, blisko kotła i na krótkim odcinku przyłącza. To najprostszy sposób, żeby nie rozbudowywać układu bez potrzeby.
Pompa ciepła
Przy pompie ciepła miejsce montażu często wynika z całego układu hydraulicznego: bufora, separatora, rozdzielaczy i ewentualnych dodatkowych obiegów. Tu szczególnie ważne jest, aby naczynie było w punkcie, który stabilizuje ciśnienie dla pompy i nie znajduje się w strefie zbyt wysokiej temperatury. W praktyce nadal najczęściej kończy się to na powrocie, ale schemat trzeba czytać razem z zaleceniami producenta urządzenia.
Przeczytaj również: Bufor ciepła 1000l - czy wystarczy? Sprawdź, ile daje!
Ciepła woda użytkowa
Tu zasada jest inna niż w ogrzewaniu. Naczynie dla c.w.u. montuje się na zimnej wodzie, zwykle przed zasobnikiem i za elementami, które mogą blokować cofanie się wody. Tego nie wolno mylić z obiegiem c.o., bo układ pracuje inaczej i ma inne zadanie.
Jeśli dom ma jednocześnie ogrzewanie i zasobnik ciepłej wody, nie traktuję jednego naczynia jako rozwiązania „do wszystkiego”. Każdy obieg ma swoją logikę, własne ciśnienia i własne ryzyko błędu. Właśnie dlatego przed montażem warto rozdzielić te dwa światy.
Co jeszcze sprawdzam przed uruchomieniem takiego montażu
Zanim uznam montaż za skończony, patrzę na kilka rzeczy, które później decydują o bezawaryjnej pracy. To proste kontrole, ale zaskakująco często pomijane przy szybkich realizacjach.
- Czy naczynie ma swobodny dostęp do pomiaru i serwisu.
- Czy nie zostało przypadkowo odcięte przez zawór lub niewłaściwą armaturę.
- Czy miejsce montażu nie grzeje się za mocno podczas pracy instalacji.
- Czy po napełnieniu układu ciśnienie zachowuje się stabilnie, a nie skacze przy każdym uruchomieniu pompy.
- Czy zawór bezpieczeństwa ma warunki do zadziałania i nie jest zasłonięty dodatkowymi przeróbkami.
Dobrze zamontowane naczynie przeponowe nie zwraca na siebie uwagi. Instalacja po prostu pracuje spokojniej, rzadziej się zapowietrza i nie wymaga ciągłego dolewania wody. Jeśli mam dać jedną praktyczną wskazówkę na koniec, to jest nią ta: wybieraj miejsce montażu tak, jakbyś miał do tego układu wrócić za dwa lata i obsłużyć go bez rozbierania pół kotłowni.
